Platta på mark är idag den vanligaste grundläggningsformen. Balkgrund för platta på mark är en lösning som istället för traditionella kantelement består av prefabricerade balkar som kantbalk. Den riktar sig mot självbyggare men även våra erfarna byggföretagskunder använder denna grund. Innanför balkarna placeras cellplast och därefter gjuts en armerad betongplatta. Fördelarna med balkgrund är att de är bättre isolerade samt att det går åt mindre betong än med traditionella kantelement. Balkarna är dessutom prefabricerade vilket gör monteringen enkel.
Balkgrund för platta på mark
Innehåll
Tjälldén Balkgrund
Isolerad balkgrund för självbyggare
Tjälldén Balkgrund för platta på mark passar väldigt bra för självbyggare eftersom balkarna måttanpassas i fabrik och placeras ut enligt en ritning. Balkarna är prefabricerade och ersätter en traditionell kantbalk med L-element som armeras och gjuts på plats. Isoleringen i balken är hela 18 cm vilket gör kantbalken till mycket välisolerad.

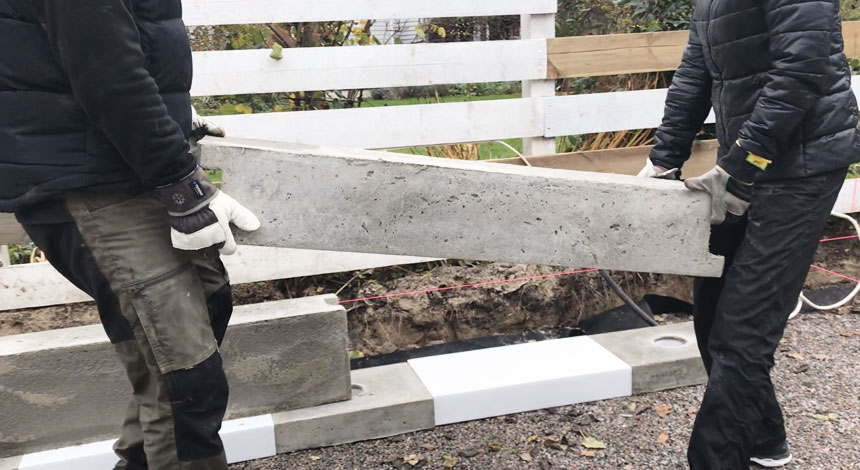

Balkarna är lätta (ca 40 kg/balk) och monteras enkelt för hand. Balkarna som är isolerade ger en bättre isolering och mindre betongåtgång än en traditionell platta på mark med L-element. En annan fördel är att uttorkningen av kantbalken blir betydligt kortare då det är så mycket mindre betong i kantbalken vilket gör att bygget kan komma vidare snabbare. Kantbalken (betongpelarna mellan balkarna) gjuts direkt efter att balkarna placerats ut vilket gör att uttorkningen av kantbalken sker under tiden resten av monteringen av cellplast, armering och golvvärme görs. Ytterligare fördel är att ingen återfyllnad behövs utanför kantbalken innan betongplattan gjuts. Eftersom balkarna är sammangjutna står de stadigt. Återfyllnaden av utvändiga massor blir därmed mer flexibel och kan göras när det passar byggprocessen.

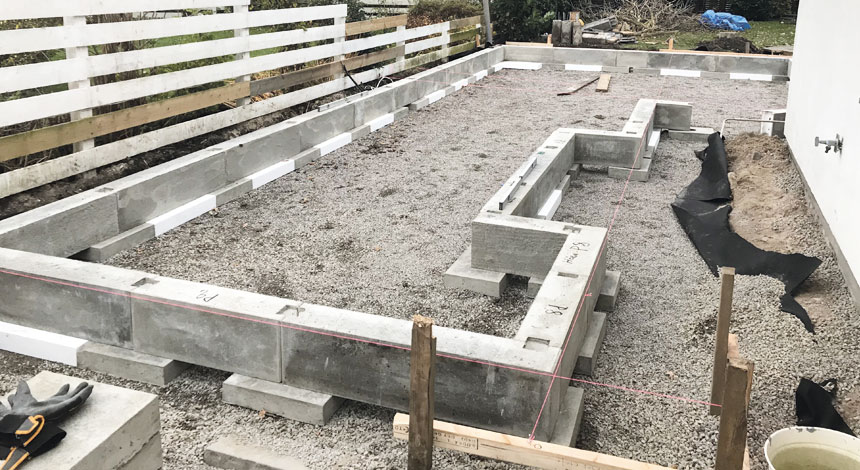

Längs grundens ytterkant monteras stödplattor och balkar. Dessa är dimensionerade så att de klarar linjelasten längs ytterkanten. Balkarna har ett färdigt betongytskikt som ger utseendet på husets sockel.
Balkarna är 200 mm breda och består av 180 mm cellplast och ett betongytskikt av fiberarmerad betong. I skarvarna gjuts stödplatta och balk ihop med några liter betong per pelare. Ytskiktet är gjutet på en spårad cellplast vilket säkerställer en långsiktig vidhäftning och ger en färdigbehandlad sockel. Balkarna finns i 300, 400 och 500 mm höjd och stödplattorna finns i höjderna 100 mm och 200 mm. De olika höjderna kan kombineras utifrån önskemål. En vanlig kombination är 300 mm balk, 100 mm stödplatta, 300 mm isolering inne i grunden och 100 mm betongplatta. Ovanpå cellplasten läggs eventuell golvvärmeslang och betongplattan armeras med armeringsnät.
Teknisk data
Grundbalk 300/200 – Längd och Höjd 1200×300 mm, Bredd 200 mm (cellplast 180 mm)
Vikt ca 30 kg/element, Värmemotstånd 4,1 m2K/W
Grundbalk 400/200 – Längd och Höjd 1200×400 mm, Bredd 200 mm (cellplast 180 mm)
Vikt ca 38 kg/element, Värmemotstånd 4,2 m2K/W
Grundbalk 500/200 – Längd och Höjd 1200×500 mm, Bredd 200 mm (cellplast 180 mm)
Vikt 46 kg/element, Värmemotstånd 4,3 m2K/W
Isolerad stödplatta – Längd och Bredd 500×350 mm, Höjd 100 mm
Vikt ca 13 kg/platta
Isolerad stödplatta – Längd och Bredd 500×350 mm, Höjd 200 mm
Vikt ca 20 kg/platta
Kontakta oss gärna för information och rådgivning. För att få en offert kan du mejla oss din förfrågan på info@tjallden.se.
