Tjälldén Spapool är inspirerat av japanska varma källor och är ett tyst och vilsamt spa där tekniken placeras separat från poolen. Spapoolen kan anpassas i valfri storlek och användas som vanlig pool under sommaren och som spapool på vintern. Vår poolstomme kompletteras med pooltillbehör, tätskikt för keramisk beklädnad och keramiska plattor alt glasmosaik från ledande aktörer inom poolbranschen.

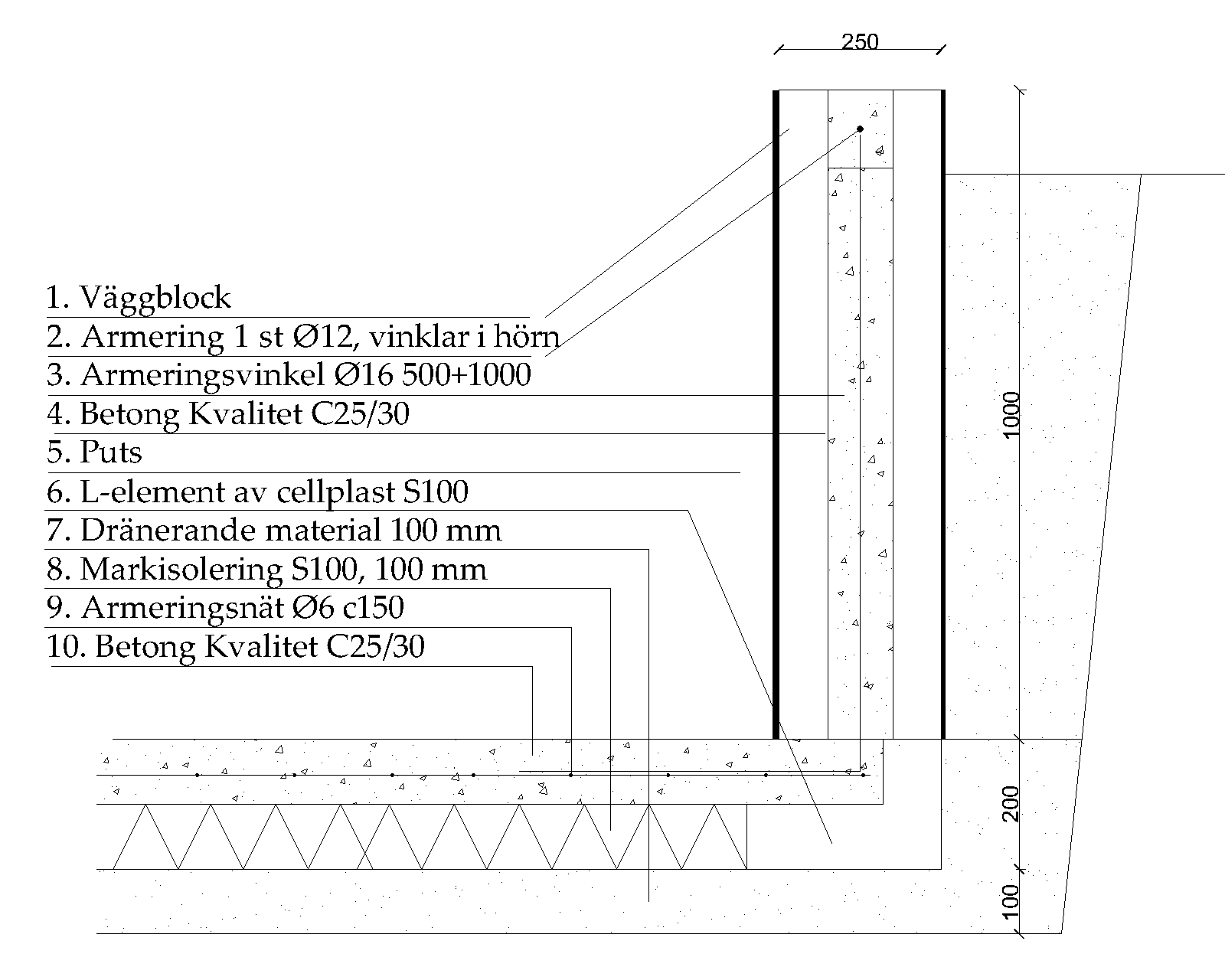

Grunden består av ett 200 mm högt L-element i cellplast och 100 mm cellplast i botten. Den 100 mm tjocka betongplattan armeras med ett armeringsnät.
Poolvägg
Poolväggarna består av värmeisolerande hörn- och väggblock. Väggblocken för spapoolen är gjorda i 250 mm tjock cellplast och höjden är 1000 mm. På blocksidorna finns urtag som man armerar och fyller med betong vilket ger armerade betongpelare. I ovankant har blocken ett längsgående urtag som armeras och fylls med betong. Detta ger en krönbalk som binder ihop konstruktionen.
Poolblocken är klädda med fiberarmerad betong. Ytskiktet är något ojämnt i strukturen för att bruket ska fästa när väggarna putsas.
Väggblocken är stabila och behöver inte stagas upp med träform under gjutning. Poolen kan återfyllas med massor runt om (dock ej komprimera med maskin) innan vatten fylls i poolen vilket effektiviserar byggprocessen eftersom arbetet med poolen invändigt samt kringmiljön kan göras samtidigt. Detta kan vara en fördel eftersom man kan putsa och sätta tätskikt samt klinker/mosaik samtidigt som altan mm kan byggas klart under tiden.
Armeringsjärnen som binder ihop platta och väggar är vinklade för att får en stark förankring.
Förankring grund och väggar
Då väggarna utsätts för både mark- och vattentryck är det viktigt att förankra grund och väggar så att väggarna inte trycks in eller ut. Detta är extra viktigt för pooler med klinker/glasmosaik eftersom skarven mellan grund och vägg är en svag punkt i konstruktion med keramiskt ytskikt då det kan uppstå en rörelse när vattentrycket kommer på. Armeringsjärnen som går upp i betongpelarna är därför vinklade och gjuts in i betongplattan för att få en stark förankring mellan platta och väggar.
Laster
Vattnets vikt i en pool med ett djup på 1 m är 1 ton/m2 vilket är den last som grunden utsätts för. Betongplattan ger poolens botten en styvhet vilket gör den mindre känslig för eventuella sättningar. Genom att de vinklade armeringsjärnen gjuts in i betongplattan så samverkar betongplattan med väggarna så att dessa kan ta upp både mark- och vattentryck.
Mark- och vattentryck
En återfylld pool utsätts för både mark- och vattentryck. Dessa båda tryck tar till stor del ut varandra när poolen är återfylld och fylld med vatten. Lite förenklat kan man säga att vattentrycket är 25% större än marktrycket. Vårt poolsystem klarar att stå återfylld utan att poolen är fylld med vatten. Detta innebär att det går att tömma poolen vid exempelvis klinkerbyte i framtiden. Det bidrar också till en effektivare byggprocess eftersom poolen kan återfyllas och byggen av ytor runt poolen såsom trädäck och liknande kan pågå innan poolen fyllts med vatten. Tunga maskiner ska dock inte köra nära poolen om poolen inte är vattenfylld eftersom maskinens vikt sprids inåt och kan påverka poolväggarna. Om poolen är nedgrävd och den står utan vatten är det väldigt viktigt att se till att grundvattnet inte stiger ovanför underkant grund. Stiger grundvattnet kan konstruktionen rubbas. Om det finns risk för högt grundvatten ska detta pumpas bort.
U-värde
Väggblocken är 250 mm tjocka och tillverkade i värmeisolerande cellplast vilket ger ett lågt U-värde på 0,16 W/m2C. Marken utanför poolen håller ca 4 grader. Genom att isolera väggarna minskar uppvärmningskostnaden. Om man använder pooltäcke när poolen inte används behåller man värmen betydligt mycket bättre.
Sittbänk
Sittbänken består av moduler i cellplast och har liksom väggblocken ett ytskikt av fiberarmerad betong. Blocket är 400 mm högt och 500 mm brett dvs sittytan blir 500 mm. Att modulerna är helt i cellplast bidrar till ytterligare isolering av spapoolen. Sittbänksmodulerna fästs precis som väggblocken med fogskum. För att få en mekanisk förankring i plattan monterar man en expanderbult i betongplattan vid varje urtag. Denna bult gjuts in när man sedan fyller betong i urtagen.
Sittbänksmodulerna finns i 1000 mm alt 500 mm breda moduler och går därför snabbt att placera ut inne i spapoolen. Det vanligaste för spapool är att ha sittbänk runt hela poolens insida men det går även att placera längs en eller två sidor om man vill ha mer rörelseyta.

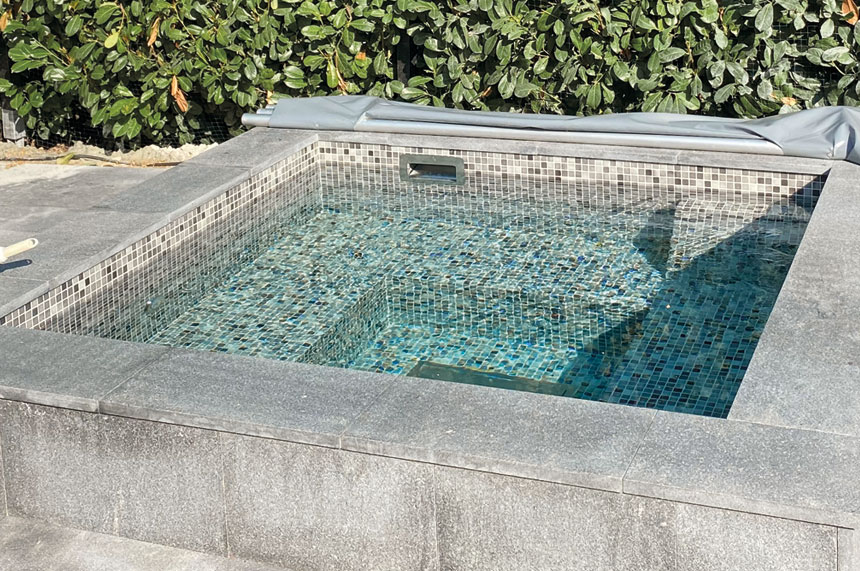

Sittbänksmodulerna bygger 0,5 m in i poolen.

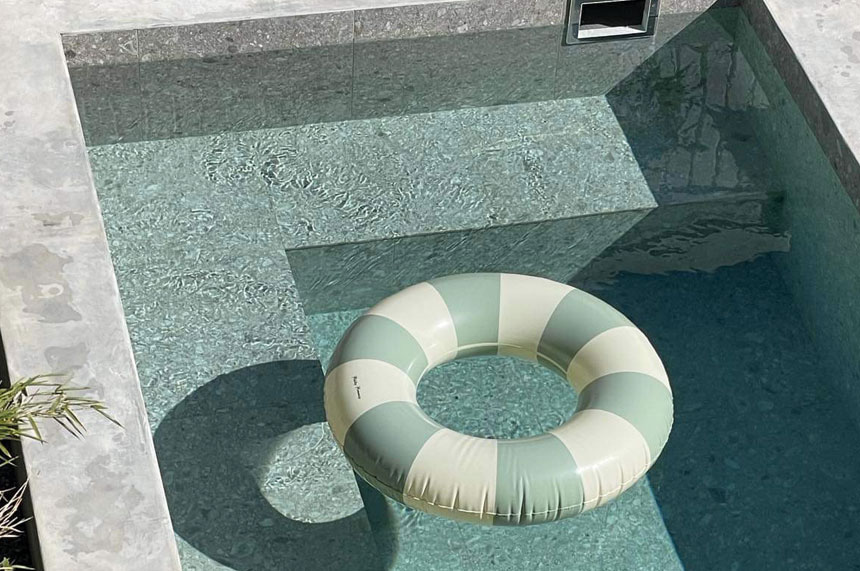

Sittbänken kan placeras utifrån hur mycket sittyta respektive rörelseyta man vill ha i poolen.
Objektsanpassad poolritning
Varje pool får en objektsanpassad ritning där man ser placering av block, armeringsjärn och sittbänk.

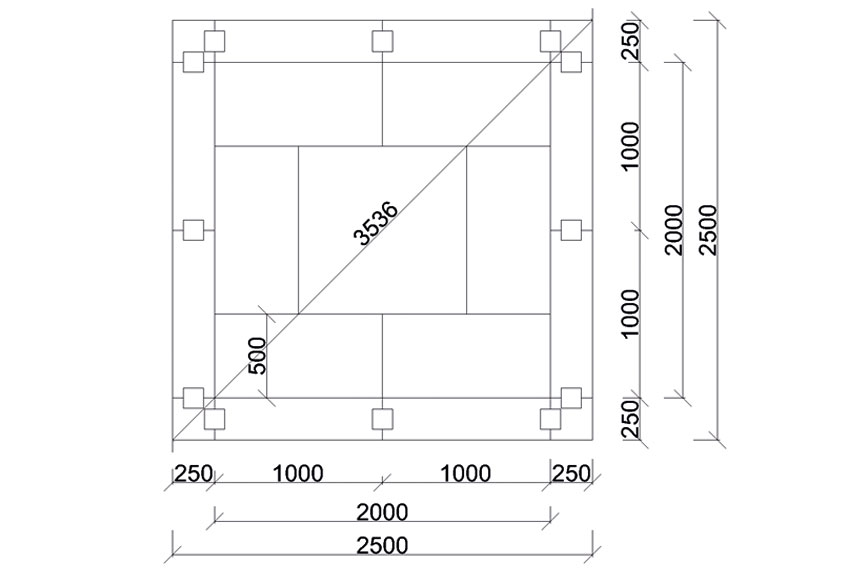

EXEMPELRITNING Den objektsanpassade poolritningen visar hur armeringsjärn, block soch sittbänk ska placeras.

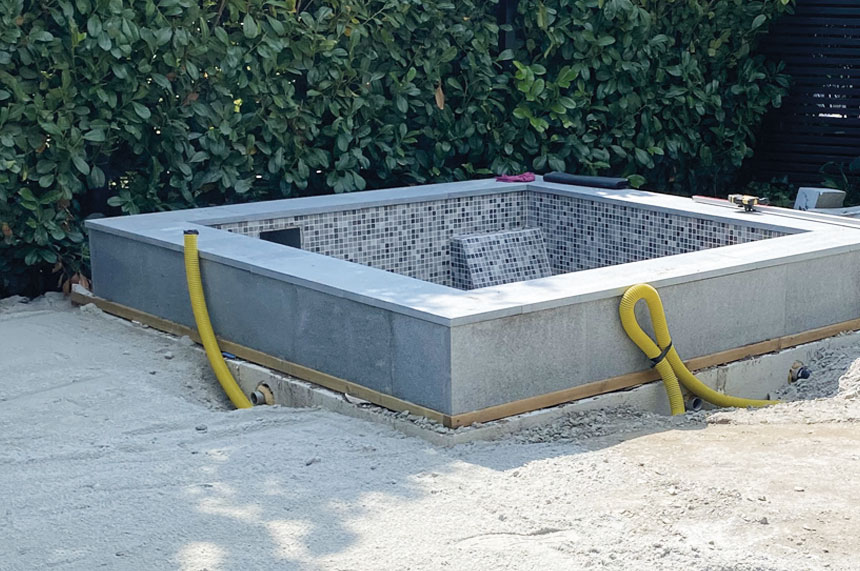

En spapool klarar att stå återfylld utan att det är vatten i poolen. Ha dock koll så att grundvattnet inte stiger då detta kan rubba konstruktionen om poolen inte är vattenfylld.
Teknisk data
Väggblock 1 m – 1000×250×1000 mm (LxBxH), Vikt ca 16 kg/block, U-värde 0,16 W/m2C
Väggblock 0,5 m – 500×250×1000 mm (LxBxH), Vikt ca 10 kg/block, U-värde 0,16 W/m2C
Hörnblock – 250×250×1000 mm (LxBxH), Vikt ca 10 kg/block
Kontakta oss gärna för information och rådgivning.
