Montering – Tjälldén Spapool

Nedan följer en monteringsanvisning på Tjälldén Spapool med klinker/mosaik (stomme, tillbehör, tätskikt och klinker/mosaik) som innefattar allt från förberedande markarbete till vattenfyllnad av poolen. Tänk på att betongplattan för pooler som ska ha ytskikt av klinker/glasmosaik ska härda i minst 3 månader innan tätskiktet appliceras. Detta för att betongen ska hinna krympa klart. Så om man exempelvis planerar bygga klart en pool med klinker/glasmosaik till sommaren är det lämpligt att börja på hösten eller tidig vår. I denna beskrivning visar vi montering av rostfria bräddavlopp, inlopp och lampor. Om detaljer i plast används finns mer detaljerad information under Montering av Pool med liner. Det är dock viktigt att detaljernas placering i förhållande till insida pool följer denna anvisning om poolen ska ha klinker eller glasmosaik som ytbeläggning.

Markarbete

Förarbete

Det första man bör göra innan man sätter igång med poolbygget är att kontrollera att det inte går några ledningar där poolen ska grävas. Det finns bra kostnadsfria tjänster på internet för att kolla upp detta t ex ledningskollen.se.

Placering och utsättning av pool

Bestäm spapoolens placering på tomten. Bestäm även hur mycket spapoolen ska sticka upp ur altanen/marken. Hur mycket spapoolen ska sticka upp är valfritt och eftersom teknikrummet placeras separat från spapoolen kan man välja att ha poolen helt nedgrävd i linje med altanen alternativt att poolen sticker upp en bit ur marken. Spapoolen på bilden, bild 1, sticker upp 300 mm ur marken. Markera på marken hur stor spapoolen blir. Om poolen är helt nedgrävd räcker det att markera insida spa men om poolen sticker upp ur marken kan man markera både insida och utsida spa för att få en bild över hur stor spapoolen blir. Detta kan göras genom att sätta ut käppar i hörnen alternativt lägga reglar på marken. Kontrollera vinklar och diagonalmått så att spapoolen inte blir skev.

Schaktyta

Markera ut den totala schaktytan. Den totala schaktytan tas fram genom att lägga till 200 mm runt om poolen. Spapoolens vägg är 250 mm tjock och sedan ska minst 100 mm monteringsutrymme runt spapoolen läggas till. En pool med innermått 2×2 m får då en schaktyta på minst 2,7×2,7 m. Markera schaktytan med färgspray.

Schaktdjup

För att få fram ett schaktdjup behövs en fixpunkt. En fixpunkt är en förutbestämd färdig höjd på spa inklusive sarg. För att ta fram fixpunkten brukar man hitta något i omgivningen som är viktigt att förhålla sig till. Detta kan t ex vara en befintlig altan. För att sedan kunna räkna ut hur djup gropen ska grävas behöver man räkna ut hur höjden på spapoolen från underkant grund till ovankant sarg och därefter lägga till höjden på makadambrädden. Ska spaet sticka upp ur altanen får schaktdjupet justeras med det måttet.

Faktorer att ta hänsyn till vid fastställande av schaktdjup:

1. Dränerande material under plattan. Om marken inte är självdränerande ska minst 100 mm makadam läggas under poolgrunden. Förslag på makadam är 8-16 mm.
2. Grunden bygger 200 mm.
3. Väggblocken bygger 1000 mm.
4. Tjocklek på sargen ovanpå spapoolskanten.
5. Höjden på delen som sticker upp ovan mark.

Summan av måtten på föregående sida är så mycket som din spapool inklusive makadambädd bygger på höjden. För att kontrollera att du hamnar på rätt djup måste du flytta ut fixpunkten ovanför gropen. Detta kan t ex göras med hjälp av långt vattenpass, snöre med hängande vattenpass eller ett laserinstrument. Om spapoolen sticker upp ur marken ska höjden justeras utifrån hur mycket poolen ska sticka upp. Utifrån denna höjd mäter man sedan ner till botten av schaktet för att uppnå rätt schaktdjup.

Om spapoolen ska kläs in med sten kan det vara bra att stämma av så att den valda stenen finns i den höjden som spapoolen sticker upp. Många stenplattor finns i höjderna 300 eller 600 mm.

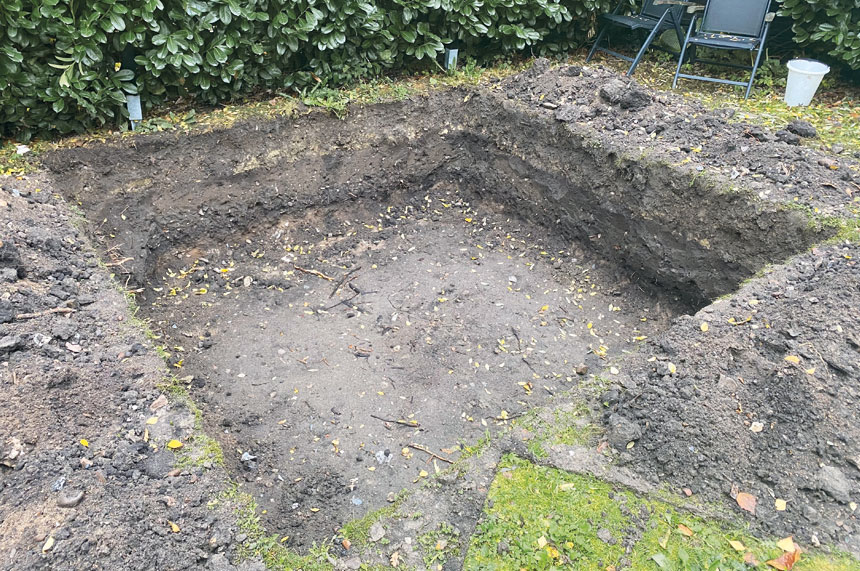

Grävning

Det går att gräva ur för en spapool för hand, bild 2. Det går givetvis snabbare men en mindre grävmaskin men att handgräva kan vara ett bra alternativ om man inte vill påverka övrig trädgård så mycket.

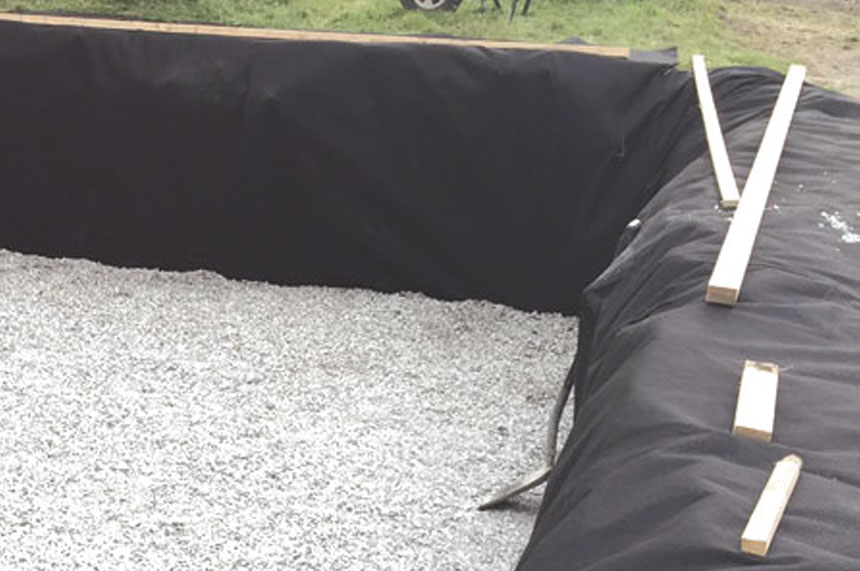

Fiberduk

Fiberduk ska användas då det finns risk att makadamen trycks ner i det underliggande materialet. Fiberduken läggs under makadamen och upp över kanterna på schaktet, bild 3. Duken kan fästas med cellplastspik eller liknande. Genom att vika fiberduken över kanterna skyddar man schaktet mot ras.

Dränering

Nu kan dräneringsrören läggas ut. Dessa läggs i ytterkanten på schaktet och direkt på fiberduken. Eftersom en spapool kommer högre upp än en vanlig pool brukar dräneringsbrunn endast användas om det finns risk för högt grundvatten.

Makadam

Börja med att fylla på makadam runt ytterkanten på schaktet.

Därefter fylls resterande makadam på tills färdig makadamhöjd uppnåtts. Makadamen ska sedan packas med markvibrator. Kontrollera nu höjden mot fixpunkten på flera punkter för att säkerställa att makadambädden ligger i våg och i rätt höjd och justera vid behov med hjälp av makadamen.

Poolgrund

Profiltråd

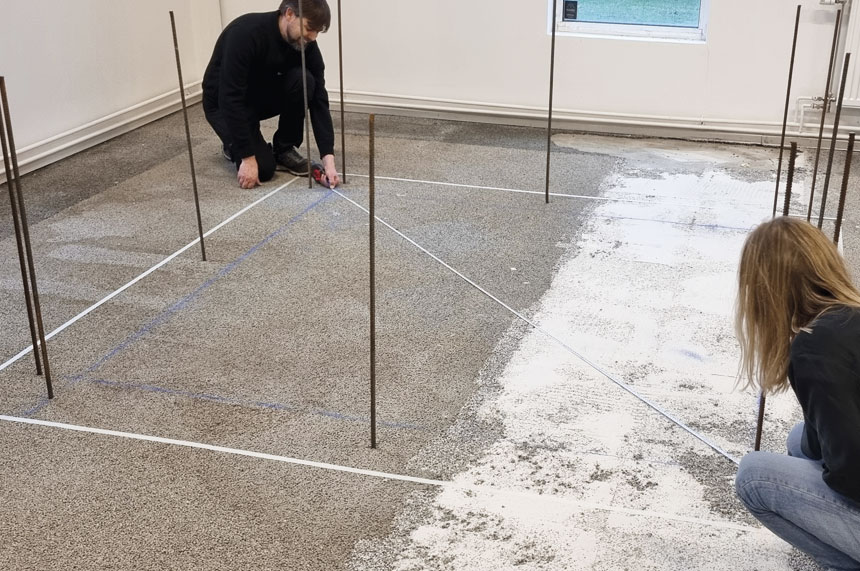

För ner spapoolens yttermått till makadambädden genom att t ex slå ner armeringsjärn alternativt träkäppar i poolens ytterhörn. Poolväggarna är 250 mm breda vilket gör att du ska addera 250 mm runt om jämfört med innermåtten. Om spapoolen har invändigt mått 2×2 m så blir yttermåtten 2,5×2,5 m.

Markera färdig grunds ovankant på profilerna med hjälp av rotationslaser så att det blir samma höjd på alla hörn utifrån fixpunkten. Spänn en profiltråd mellan dessa punkter. När kantelementen monteras är det viktigt att ovankant element följer den höjden. Grunden bygger 200 mm från makadam upp till färdig betongplatta. Kontrollera att diagonalerna är lika för att undvika att grunden blir skev. Diagonalmåttet står på ritningen för objektet.

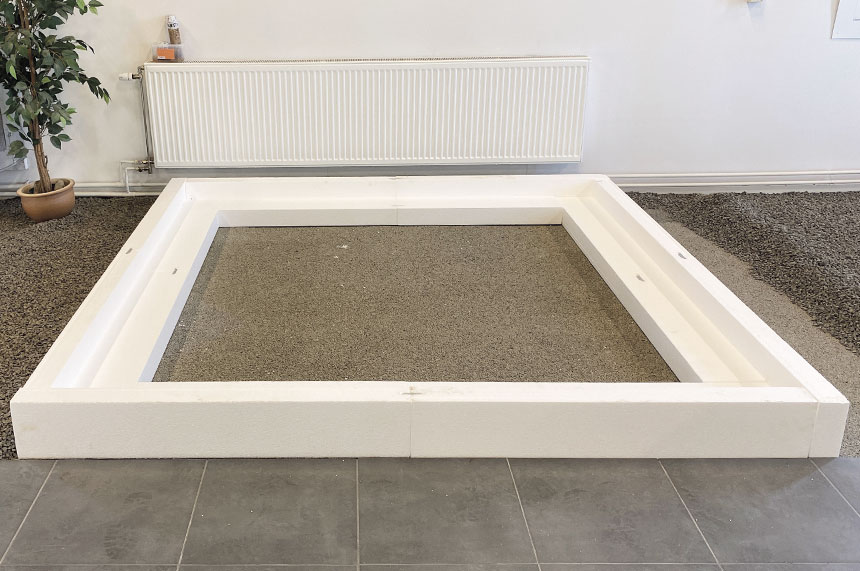

Montering av L-element

L-elementen i cellplast kommer i 1,2-meters längder och får kapas till på plats så att de önskade grundmåtten uppnås. Eftersom kantelementen ligger i linje med utsida spaväggar blir grundmåtten samma som spapoolens yttermått.

Börja monteringen i ett hörn. Hörnen skapas enklast genom att skära ur botten på ena kantelementet, bild 4. Fäst ihop L-elementen med skarvbleck. Sätt två skarvbleck i varje skarv. Ett skarvbleck sätts i ovankant på L-elementet och ett nere i L-elementet, bild 5. Därefter placeras övriga raka L-element ut på det utjämnade underlaget och sätts samman med skarvbleck.

Grundisolering

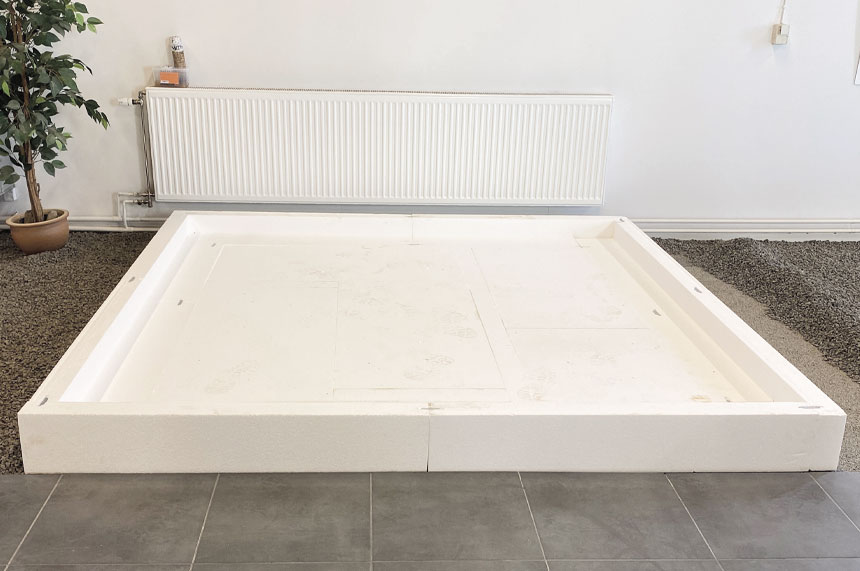

Därefter läggs grundisoleringen ut, bild 6-7. Utnyttja cellplastskivornas 90 gradiga hörn för att säkerställa att grundens vinklar är 90 grader. Detta ger en extra kontroll att hörnen är i 90 grader. När alla skivor är utlagda kan eventuella glipor i skarvarna fogskummas.

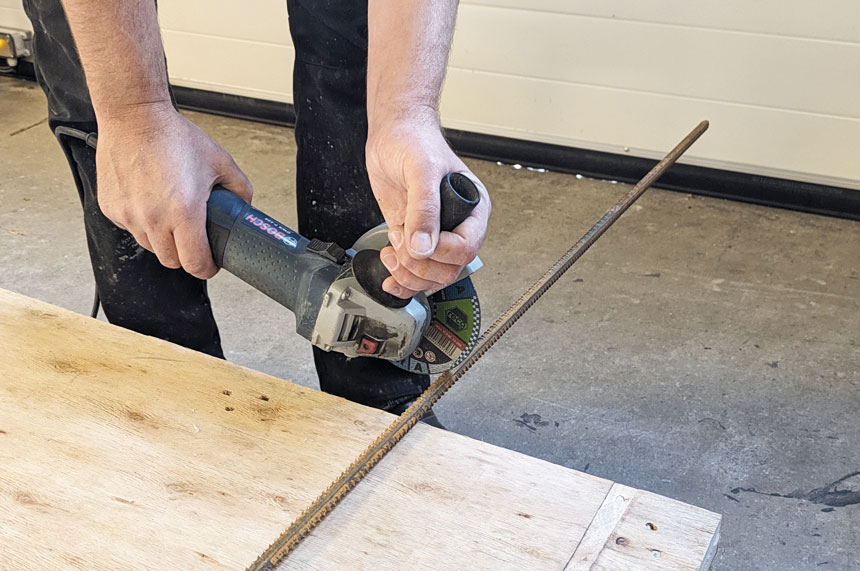

Armering av betongplattan

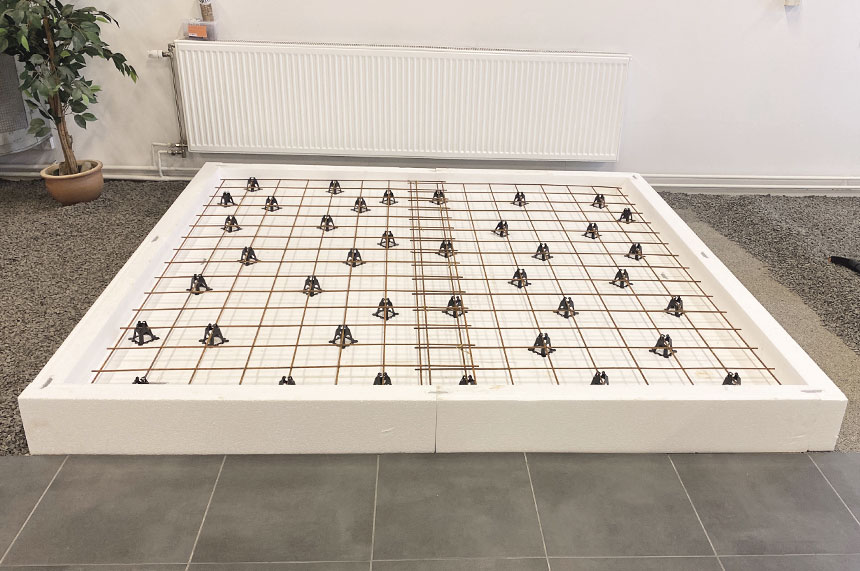

Lägg armeringsnät över hela plattan. Armeringsnäten ska skarvas med 200 mm överlapp, bild 8-9. Armeringsnätet läggs på medföljande distansklossar. Armeringsklossarna har två nivåer, 40 och 50 mm. Använd den lägre nivån för armeringsnäten, då kommer armeringen i en bättre nivå när vinklarna najas fast i ovankant nät.

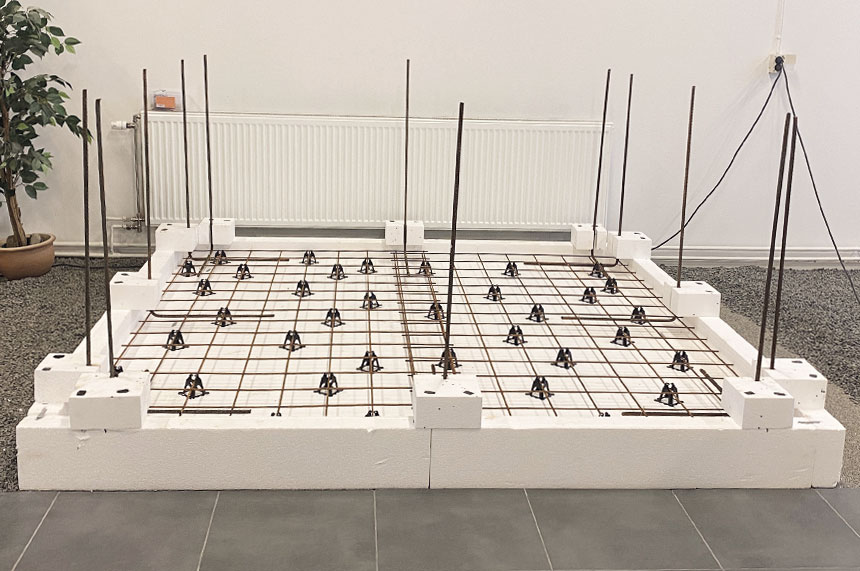

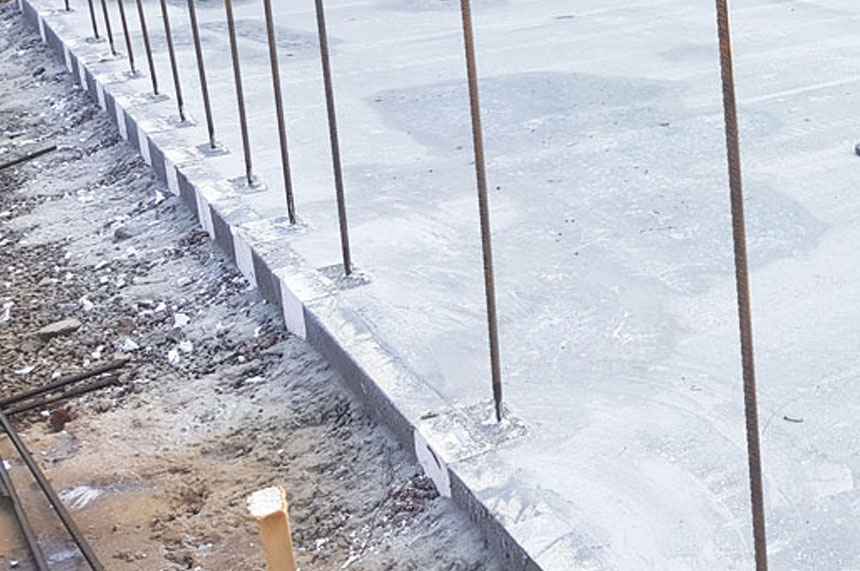

Armeringsjärnen som levereras färdigbockade ska gjutas in i betongplattan så att de hamnar mitt i varje skarv mellan poolblocken. Armeringsvinklarna är 1000×500 mm. På ritningen som skickats via mejl vid beställning finns en måttkedja för armeringsvinklarna som ska följas. Markera centrum för alla armeringsvinklar på kantelementet med hjälp av ritningen, bild 10. Måttet utsida grund och centrum armeringsvinkel är 125 mm då blocket totalt är 250 mm.

Placera armeringsvinklarna i klossens spår och naja fast vinkeln som ligger an mot armeringsmattan på tre ställen för att få stabilitet, bild 11. I hörnen på poolgrunden korsas vinklarna, bild 12. Vid behov, för extra stabilitet, kan armeringsjärnen som följer med till krönbalken tillfälligt najas fast längre upp på vinklarna.

Gjutning av betongplatta

Till ett spa som är 2×2 m går det åt ca 550 liter (0,55 m3) betong.

Formel för att räkna ut betongmängden till plattan:
yttermått längd (m) x yttermått bredd (m) x 0,1 = m3 betong
Exempel för ett 2×2 m spa: 2,4×2,4×0,1 = 0,55 m3 betong

Denna betongmängd kan blandas för hand med betongblandare. Vanlig grovbetong på säck kan användas. Generellt för alla pooler med ytskikt av klinker eller glasmosaik gäller att betongplattan ska härda i minst 3 månader innan ytskiktet sätts på plats. Detta för att betong krymper när den härdar och man vill att betongen ska ha krympt färdigt innan plattorna monteras. Eftersom väggarna har ett färdigt betongytskikt gäller detta endast för grunden så det är bra att börja med denna i god tid.

Fullflytbetong kräver en lätt vibrering för att flyta ut i formen. Därefter behöver ytan endast slodas för att den ska bli jämn. När betongplattan har bränt kan det ibland förekomma ryggar eller ojämnheter på betongplattan. För att slipa ner ytan kan man köpa en betongslipskiva till en vanlig vinkelslip alternativ hyra en ABS-slipmaskin.

Vid varma dagar är det viktigt att vattna betongen så att den inte härdar för snabbt. En betongplatta bör härda ca 5 dagar innan väggarna monteras. Väderlek och temperatur kan göra att betongen härdar långsammare eller snabbare.

Om teknikrum ska byggas i samband med poolen ska man tänka på att gjuta in en golvbrunn så att vatten kan rinna bort om det kommer in i teknikrummet, bild 14.

När betongen härdat plockas monteringsklossarna bort, bild 15. Under klossarna kan betongplattan bli lite ojämn vilket inte spelar någon roll då denna yta hamnar under gjutningen i skarven av väggblocken. Slå dock bort uppstickande betongdelar.

Poolväggar

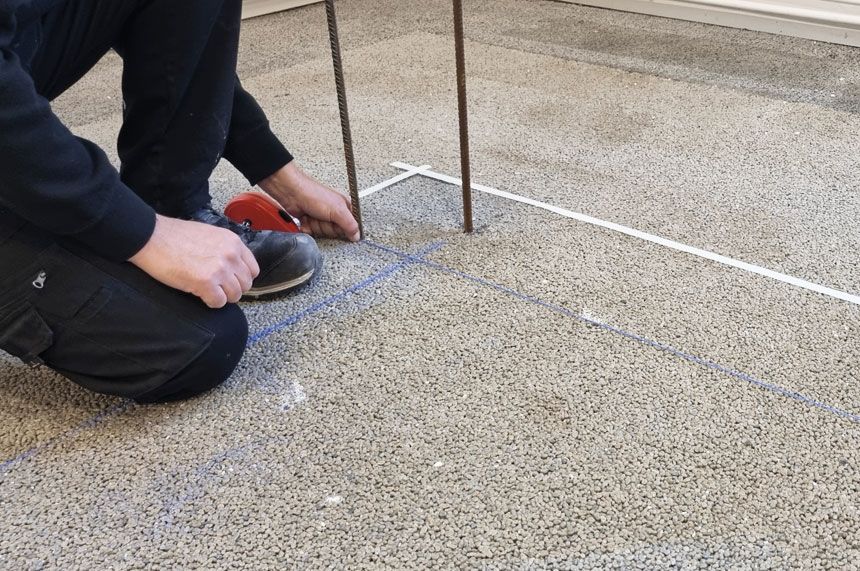

Markering av spaväggar

Nu ska spaväggarnas innermått markeras på betongplattan. Väggarna är 250 mm breda. Kontrollera att hörnen är 90 grader och att poolens innermått stämmer. Markera spapoolens innermått med t ex ett färgsnöre, bild 16. Kontrollera så att poolens diagonalmått stämmer överens med objektsritningen, bild 17.

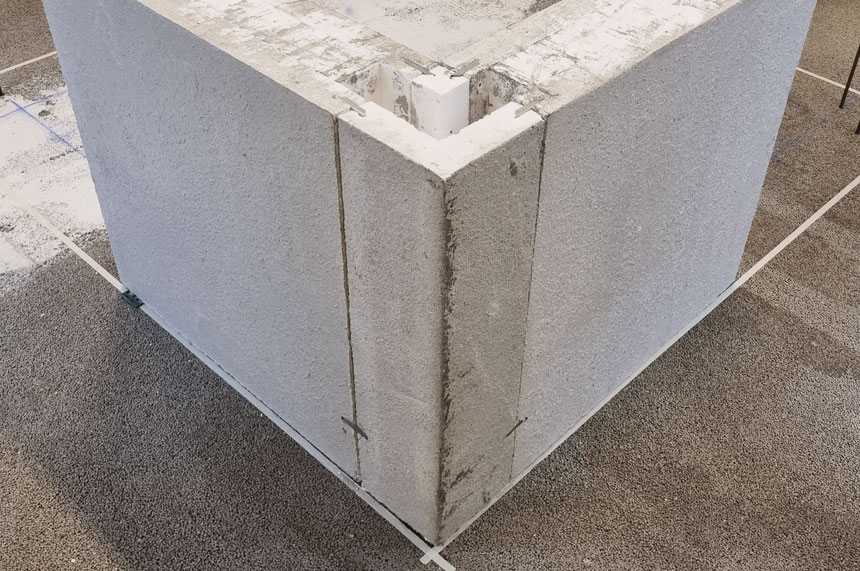

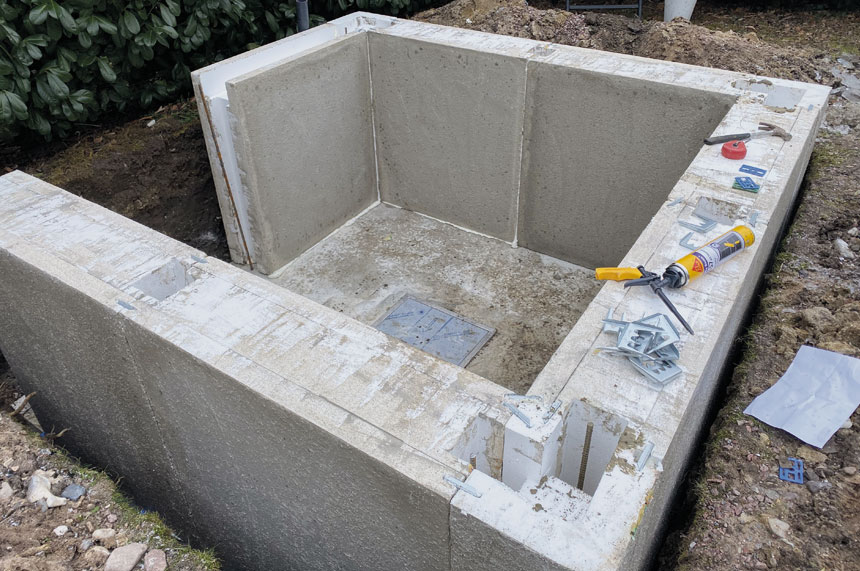

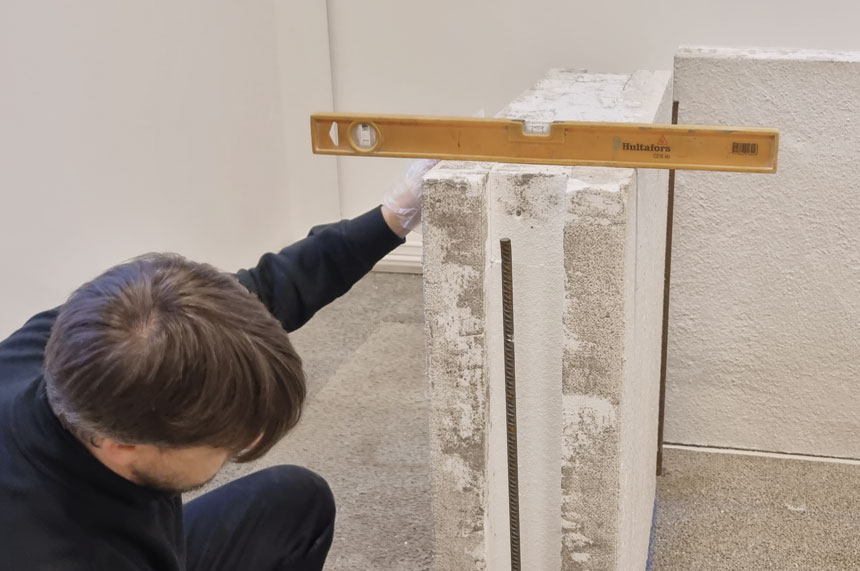

Montering av väggblock

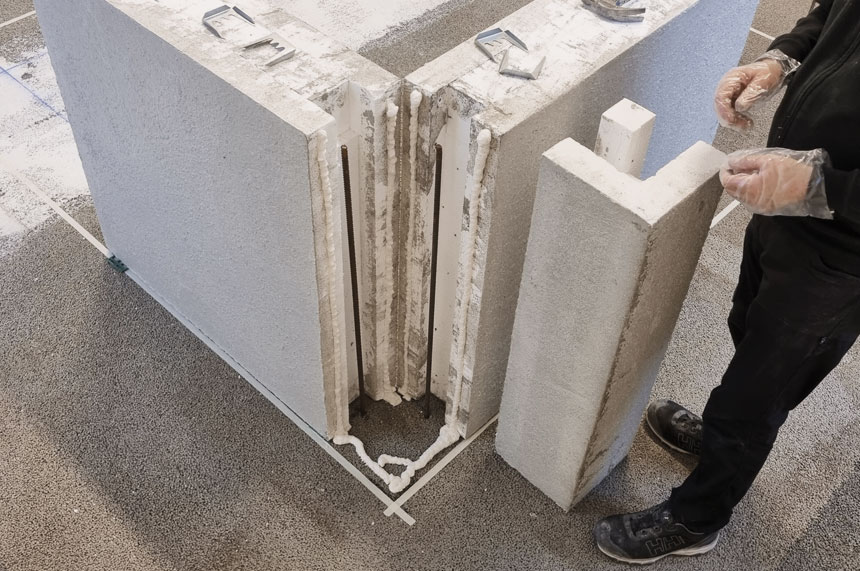

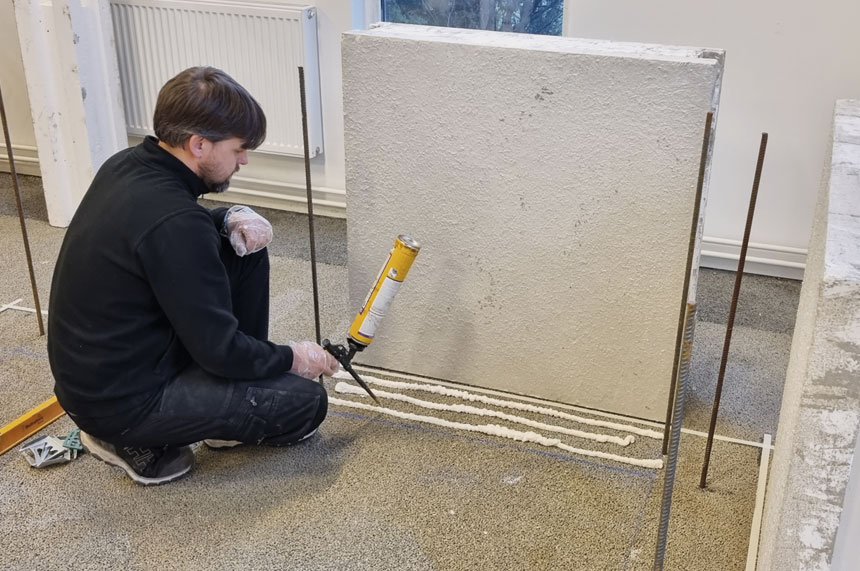

Sopa rent betongplattan från löst material. Börja med att montera två väggblock som bildar ett innerhörn. Lägg tre strängar fogskum på betongplattan där väggblocken ska stå, bild 18. Sätt dit blocket, tryck till och håll tryck på blocket en liten stund. Viktigt i detta skede är att se till att väggarna kommer helt i lod. Detta görs genom att lägga ett vattenpass ovanpå blocket när väggen justeras in, bild 19.

Därefter skummas hörnblocket på plats genom att skumma två vertikala strängar på det monterade blocket samt tre strängar i botten och tryck fast blocket, bild 20. Justera mellan betongplatta och väggblock med de medföljande justeringsbrickorna vid behov så att ovankanten blir jämn. Fäst två skarvbleck i varje skarv i ovankant väggblock, bild 21. Se till att skummet inte jäser ut i urtaget i skarvarna där det ska gjutas med betong. Detta kan försvaga konstruktionen.

Montera därefter resterande block med skarvbleck och fogskum enligt din objektsritning, bild 23-24.

Blockens mått kan skilja på några mm. Den totala längden av väggen kan också påverkas om man monterar skarvarna väldigt tätt eller med en glipa i skarven. Se till att de ingjutna armeringsvinklarna hamnar så centriskt i urtaget som möjligt, bild 25.

Sittbänkar

Montering sittbänkar

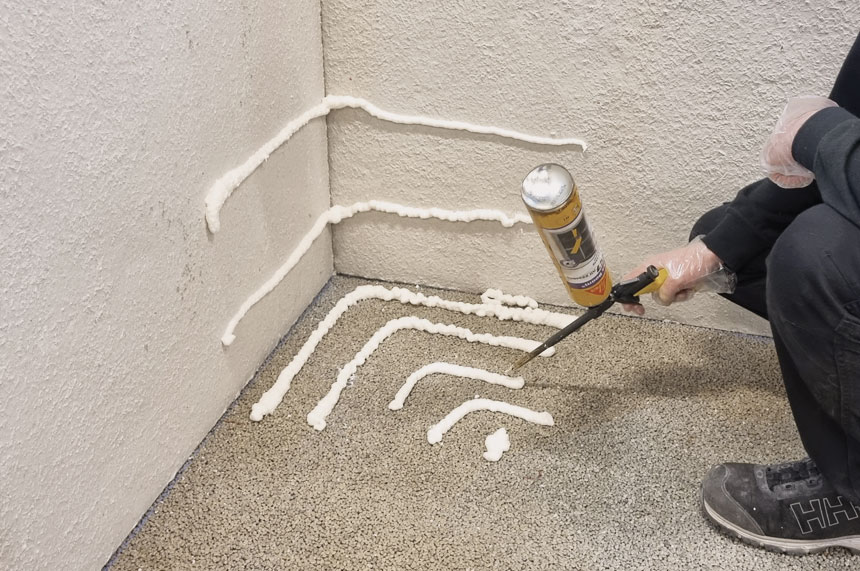

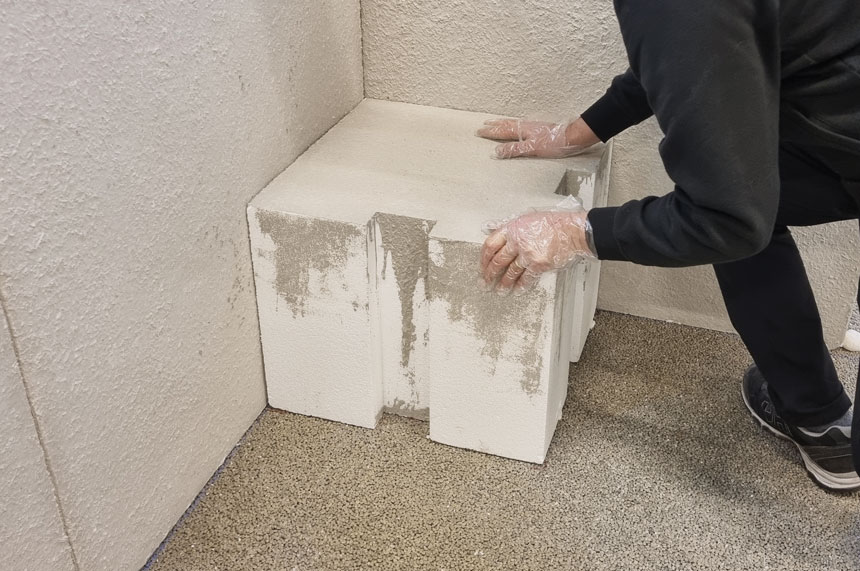

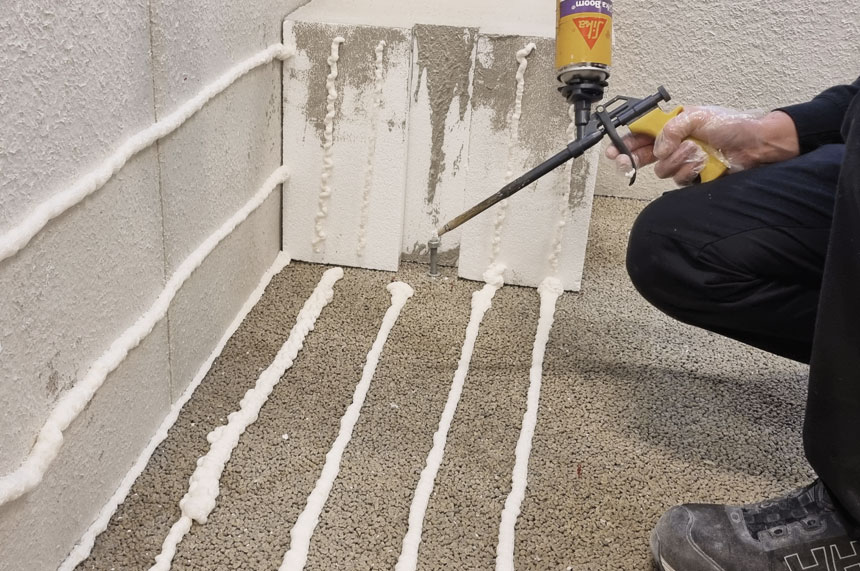

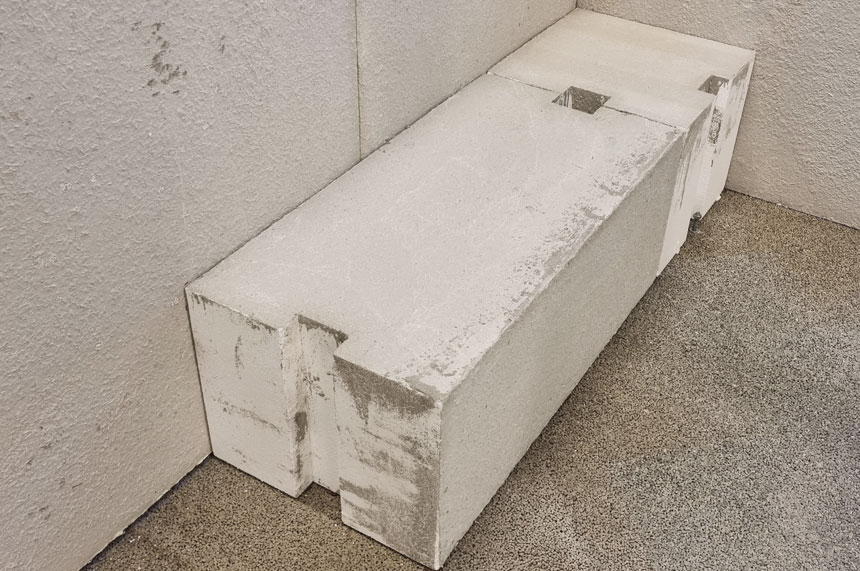

Nu kan sittbänkarna skummas fast i grunden. Börja med hörnsittbänken och skumma på ytan där sittbänken ska vara, bild 26. Tryck sedan fast sittbänksblocket och håll på plats en kort stund för fixering, bild 27. I vissa fall är inte hörnblock inritat, placera då ett vanligt sittblock enligt din poolritning.

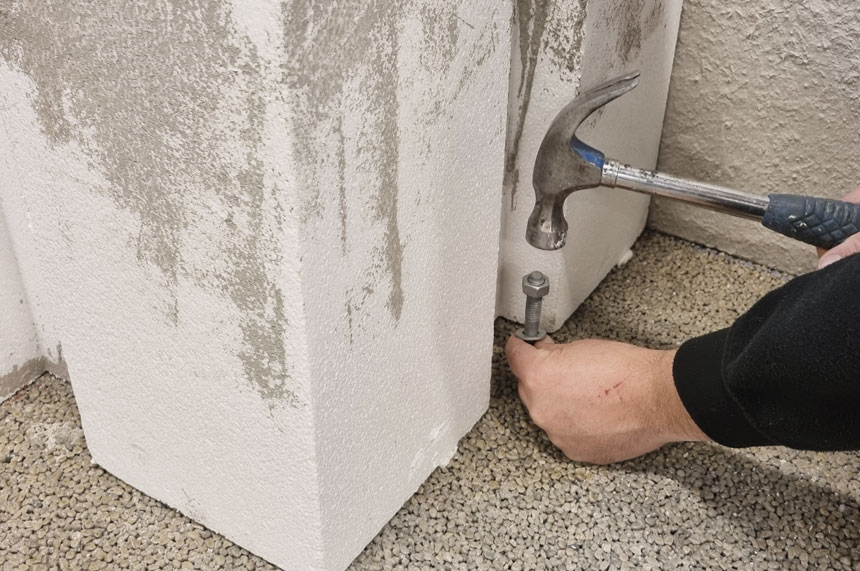

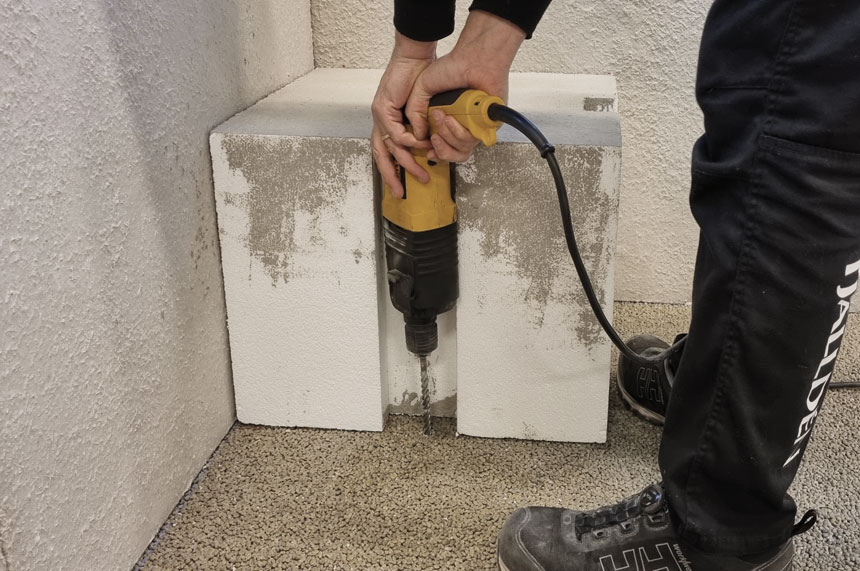

I centrum av urtaget mellan sittblocken ska en expanderbult skruvas ner i betongplattan, bild 28-29. Denna ska sticka upp några centimeter. När pelarna sedan fylls med betong kommer bulten att gjutas in och sittbänken får en mekanisk förankring i betongplattan.

Forsätt därefter skumma fast de resterande sittblocken, bild 30-31.

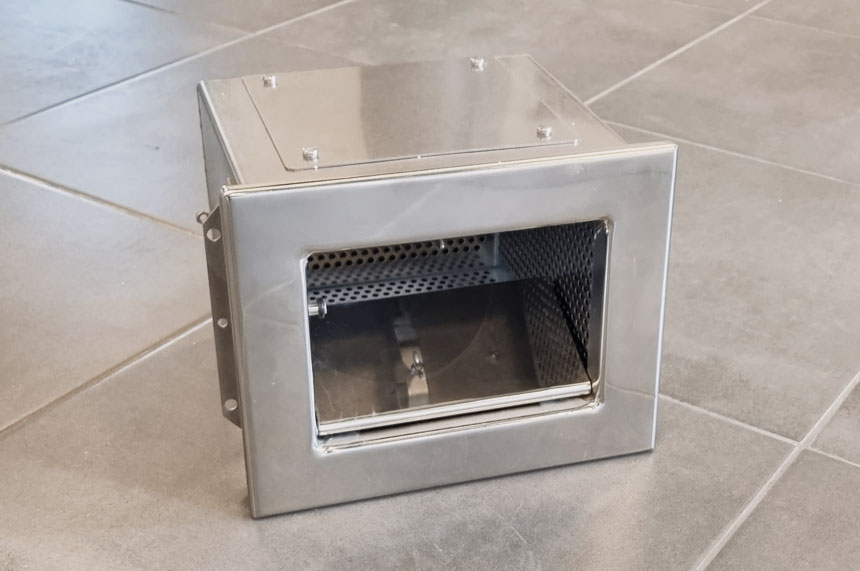

Bräddavlopp

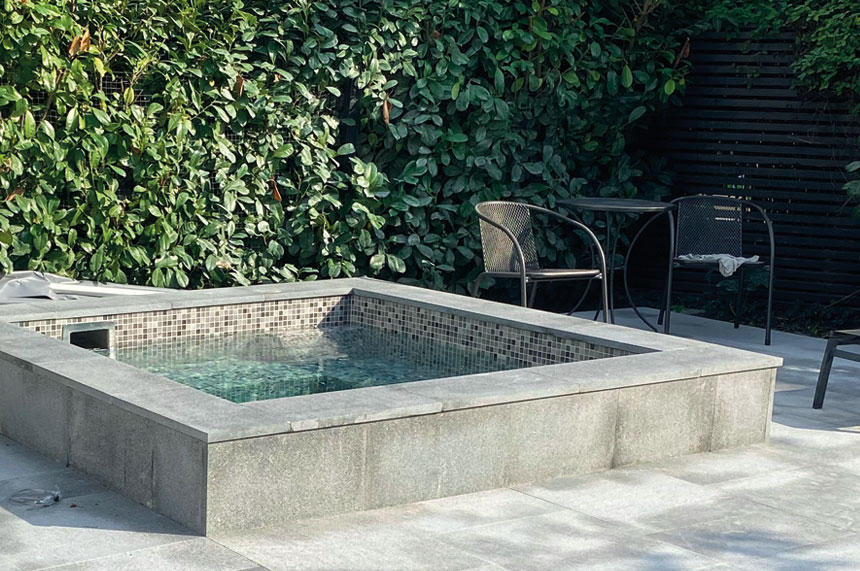

Det är vanligt att en spapool sticker upp några decimeter ovanför marken. Vi har därför valt ett rostfritt bräddavlopp som inte sticker ut på baksidan och där man tömmer silkorgen inifrån poolen, bild 32. Detta för att det ska bli en snyggare installation samt att vattnet i bräddavloppet inte kyls ner utan ligger isolerat. Vid montering av andra bräddavlopp kan ev några moment uteslutas.

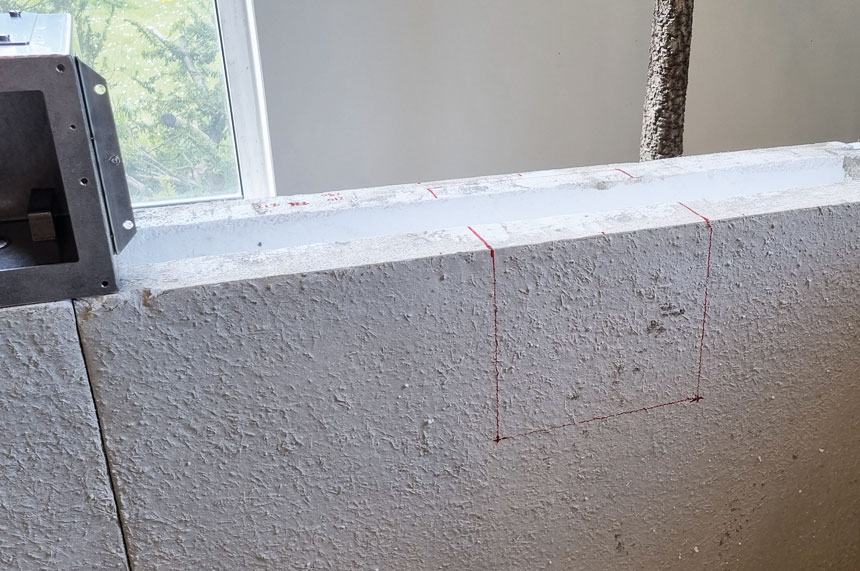

Fördjupat urtag i bräddavloppsblocket

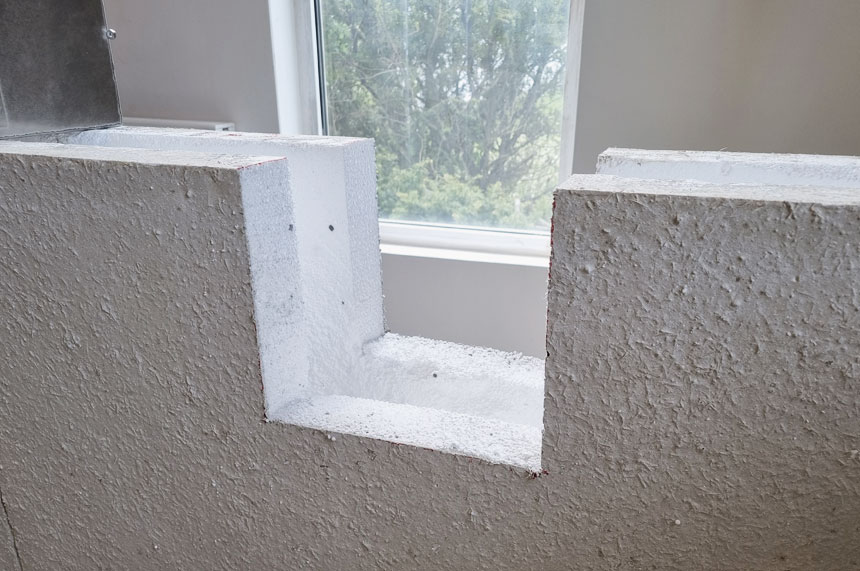

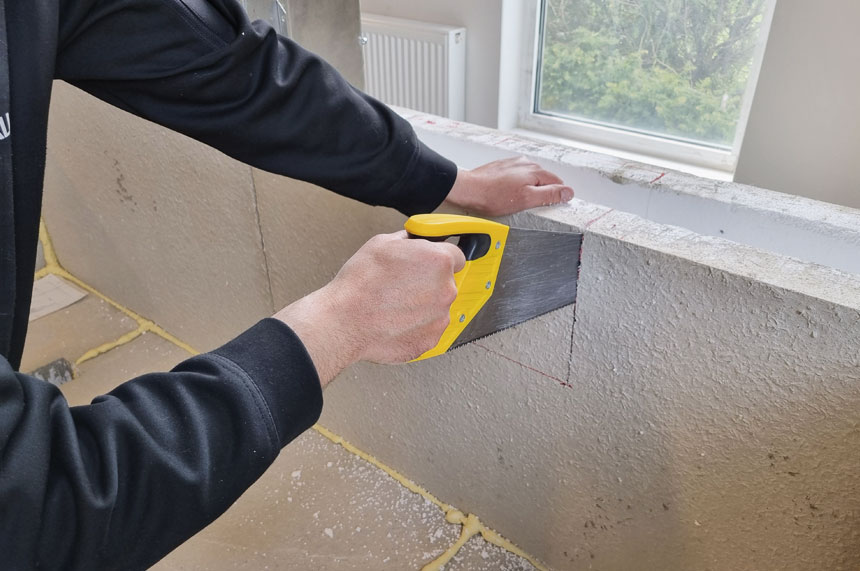

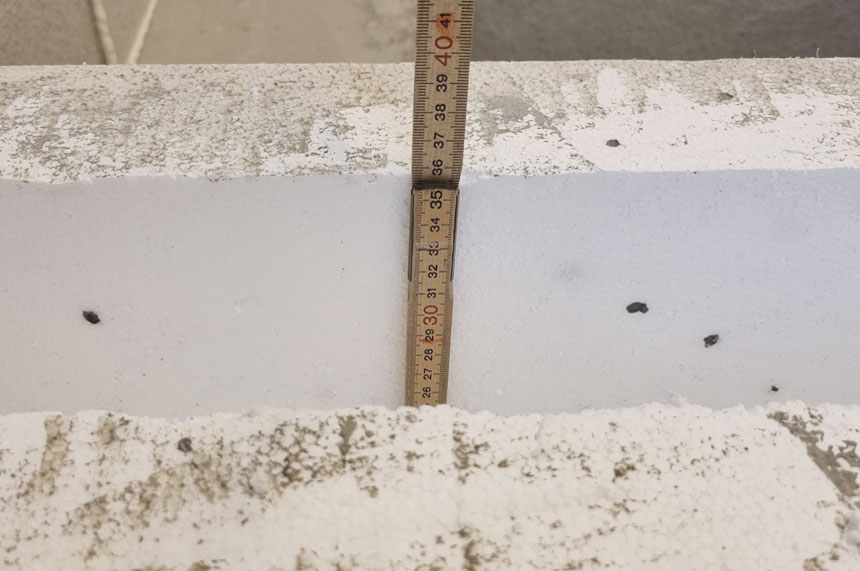

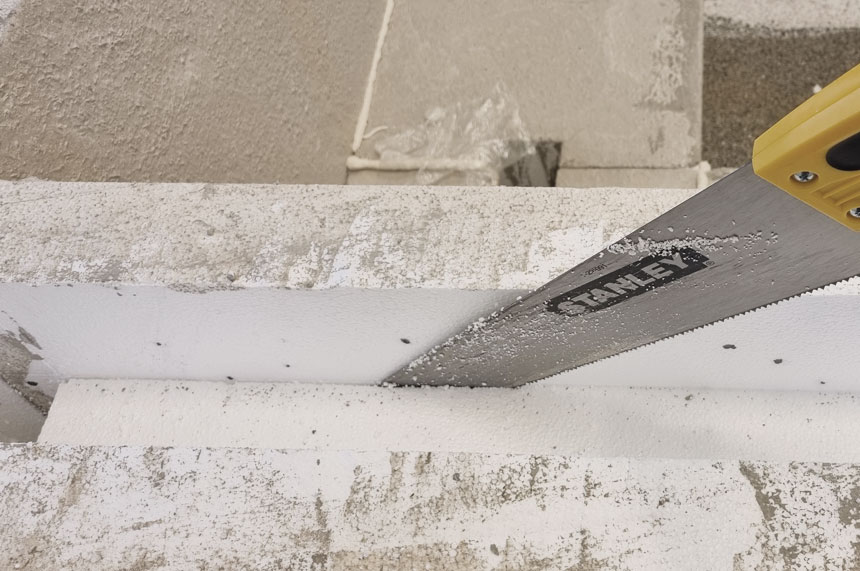

I blocket där bräddavloppet ska sitta ska urtaget i ovankant fördjupas med 300 mm och med en längd på 1000 mm (från pelare till pelare), bild 33. Detta för att armeringen ska ligga under bräddavloppet. Skär spår i sidorna av urtaget och knäck loss cellplasten bit för bit för att få ett djupare urtag. Urtaget ska vara ca 370 mm djupt, bild 34.

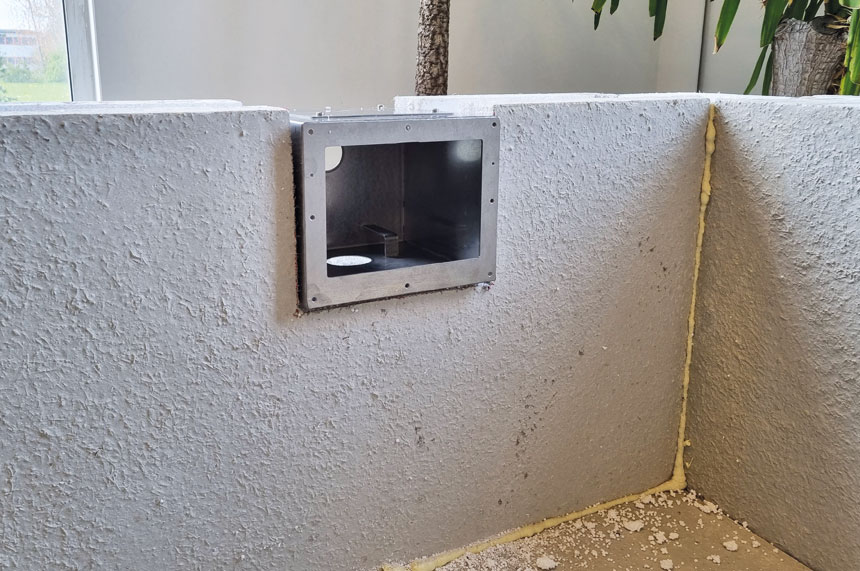

Urtag för bräddavlopp

Bräddavloppet består av en del som ska sitta fast i väggen och en del som är själva silkorgen som kan plockas ut via poolens insida vid tömning av skräp. Måtta med den delen som ska sitta fast i väggen och markera med en penna, bild 35. Skär ur för bräddavlopp både i blockets insida och utsida enligt bilder nedan, bild 36-38. Tänk på att den del som är på blockets utsida ska monteras tillbaka igen efter att bräddavloppet är på plats.

Armering i urtaget

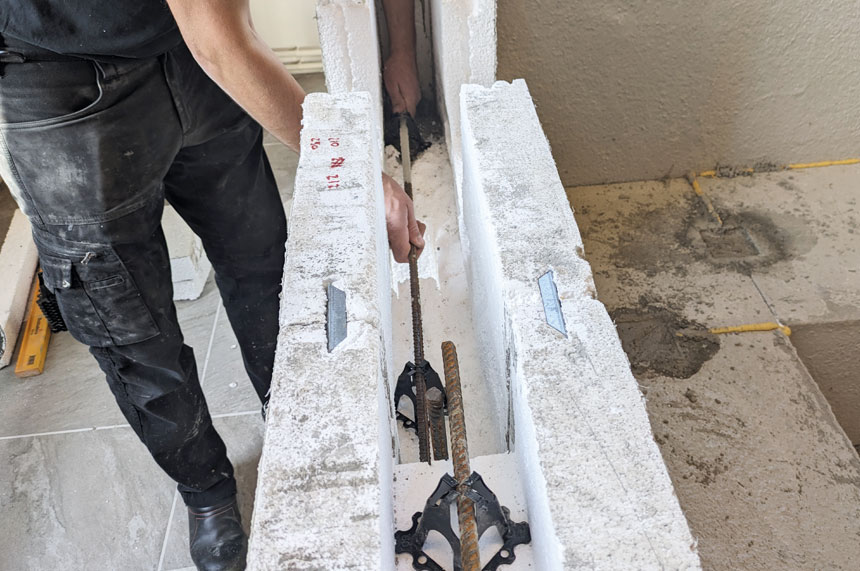

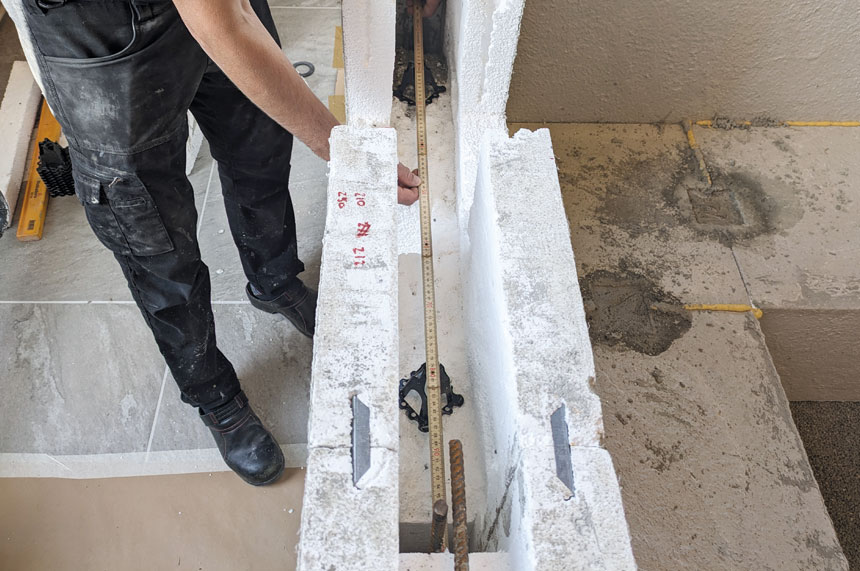

Nu kan armeringsjärnet som ska placeras i det fördjupade urtaget under bräddavloppet läggas ut. Vid rostfria detaljer är det viktigt att armeringen inte kommer för nära det rostfria materialet. Placera ett armeringsjärn på armeringsdistanser i rännan, bild 39-41.

Konformad ursparning för bräddavloppet

Vid bräddavloppets urtag på insida pool ska en konformad ursparning som är 50 mm brett och 50 mm djupt skäras ut, bild 42-43. Denna ursparning ska senare fyllas med Adesilex PG1.

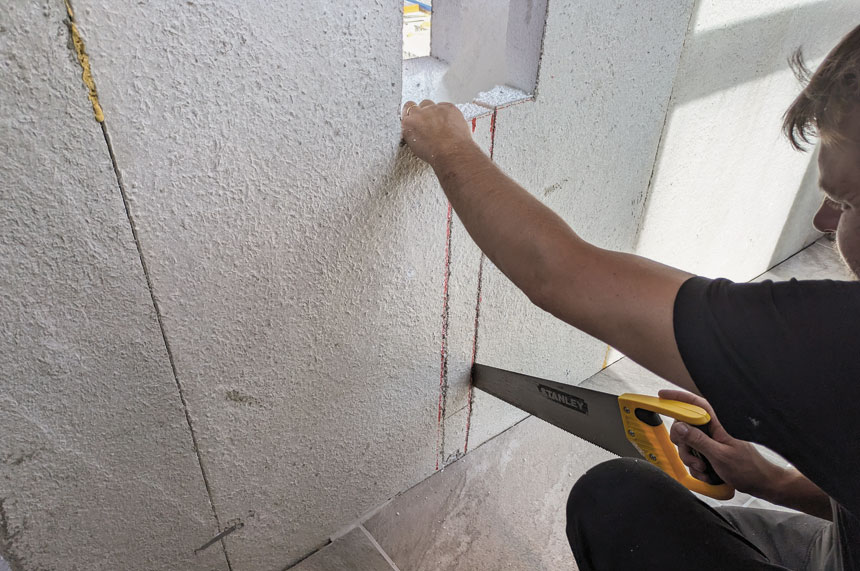

Urtag för PVC-rör

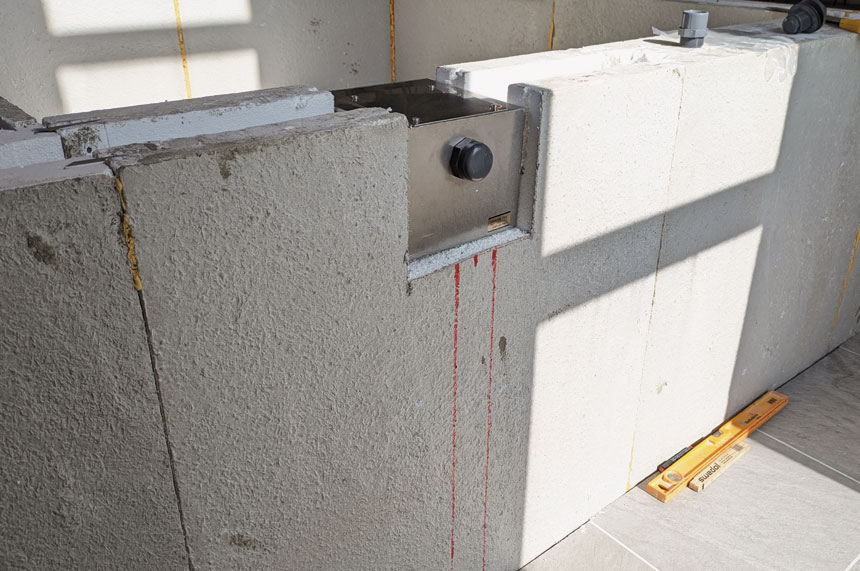

Eftersom bräddavloppet blir infällt i väggen behöver ett spår göras på baksidan av bräddavloppsblocket. Måtta med ett PVC-rör och markera en ränna som är något större, bild 44. Skär sedan bort denna cellplastremsa, bild 45. Försök att få cellplastremsan så intakt som möjligt då denna sedan placeras tillbaka för att få isolering till röret.

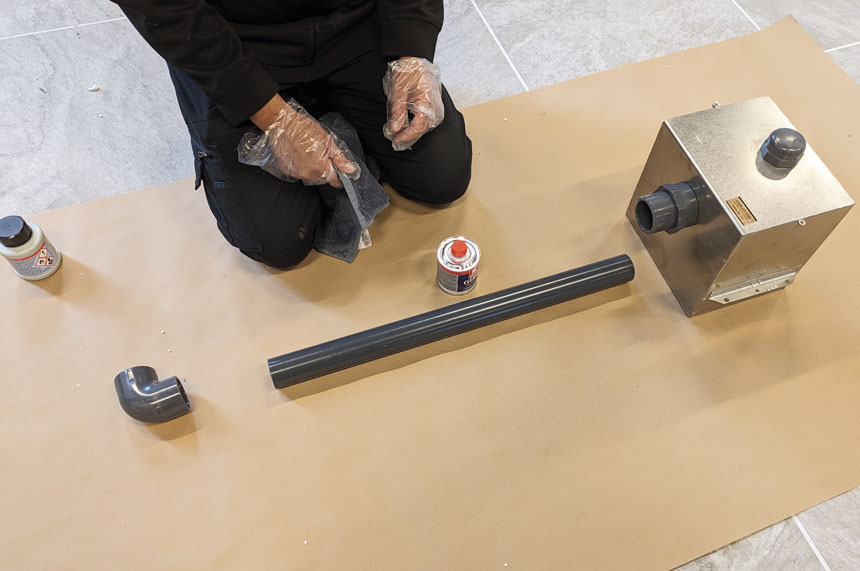

PVC-rör till bräddavloppet

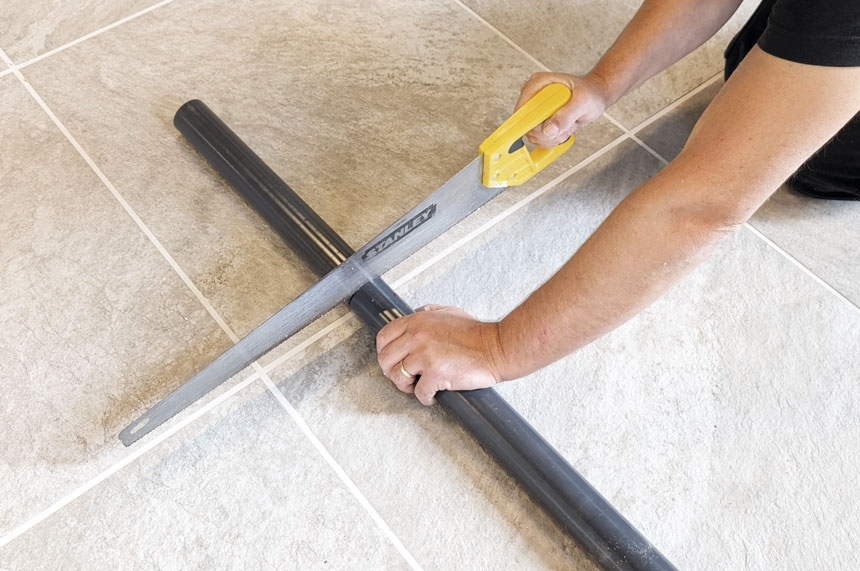

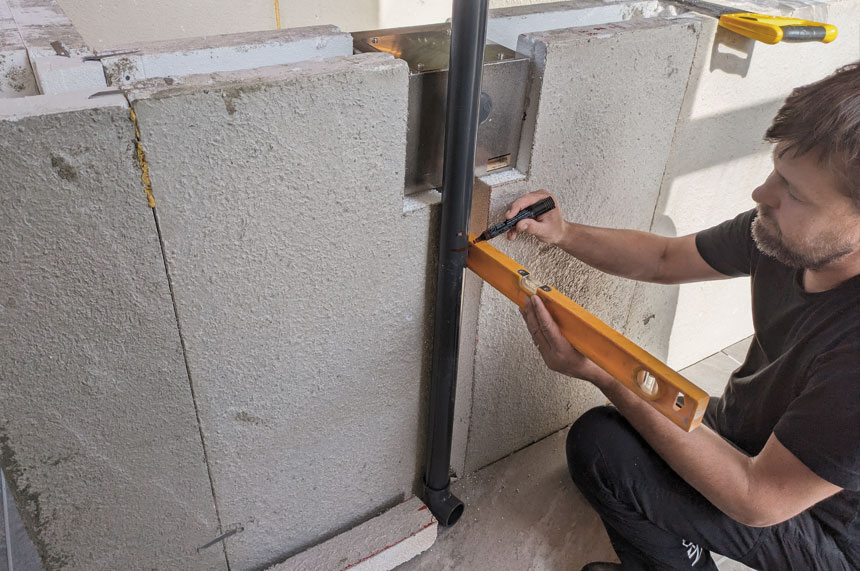

Sätt bräddavloppet tillfälligt på plats och måtta samt kapa rätt längd på PVC-röret, bild 46-47.

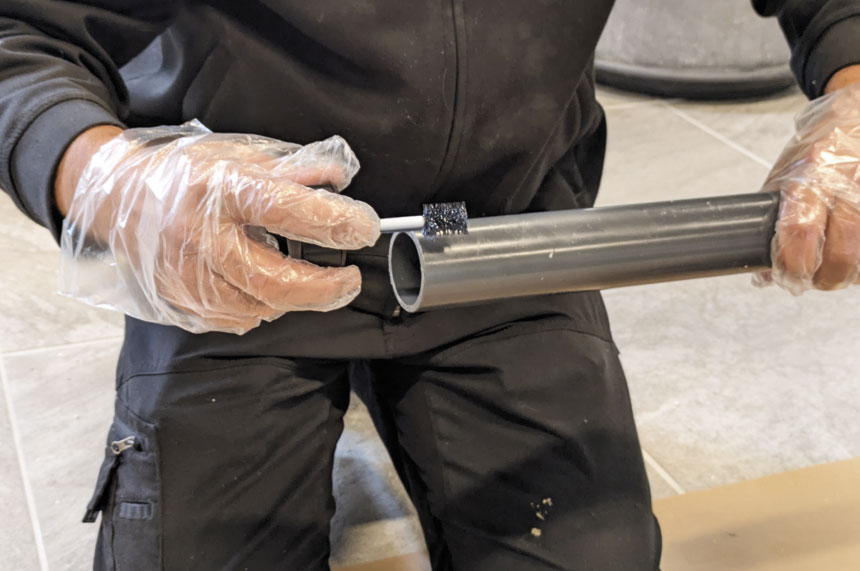

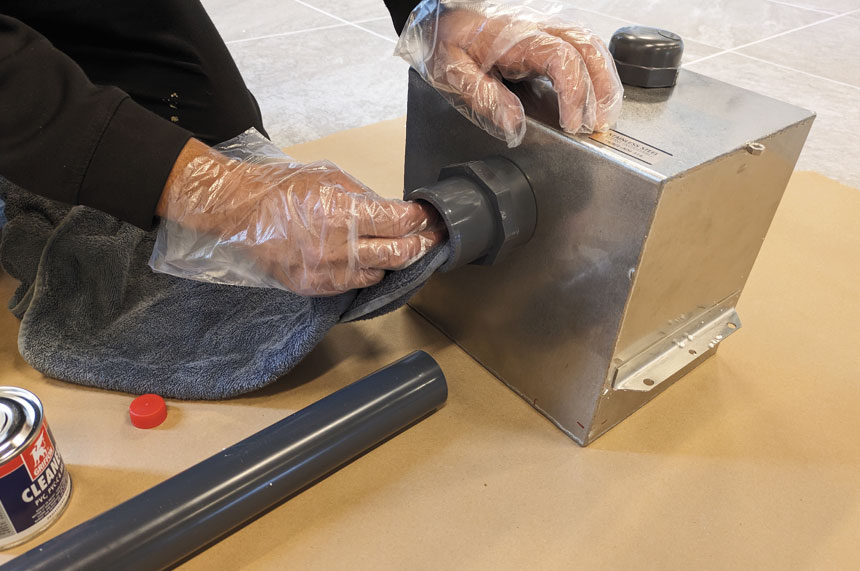

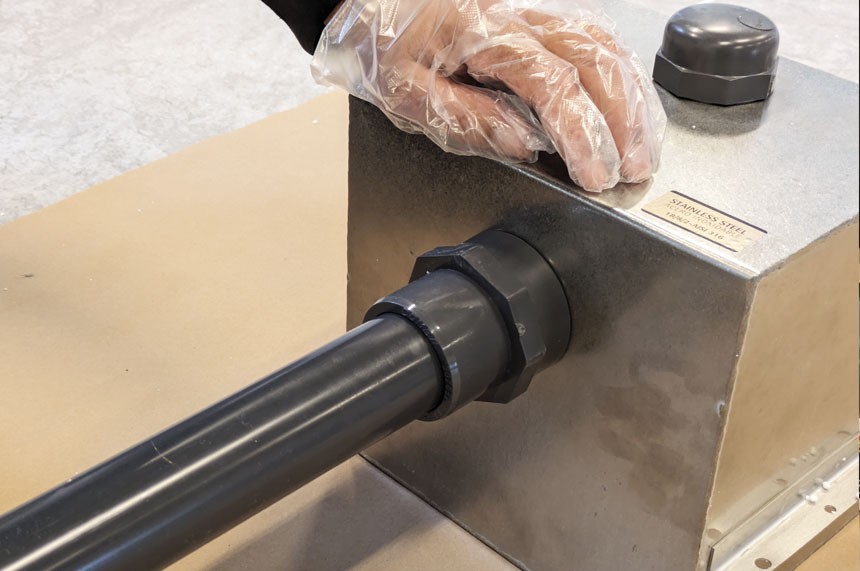

Nu kan PVC-röret limmas på plats i bräddavloppet. Röret ska monteras i den öppning som sitter under bräddavloppet. Använd medföljade Cleaner och PVC-lim, bild 48-49. Det är viktigt att alltid tvätta alla PVC-ytor, både utvändigt och invändigt, eftersom cleanern även fungerar som en primer, bild 50. Applicera därefter lim på PVC-rör- och kopplingar och fäst i bräddavloppet, bild 51-52.

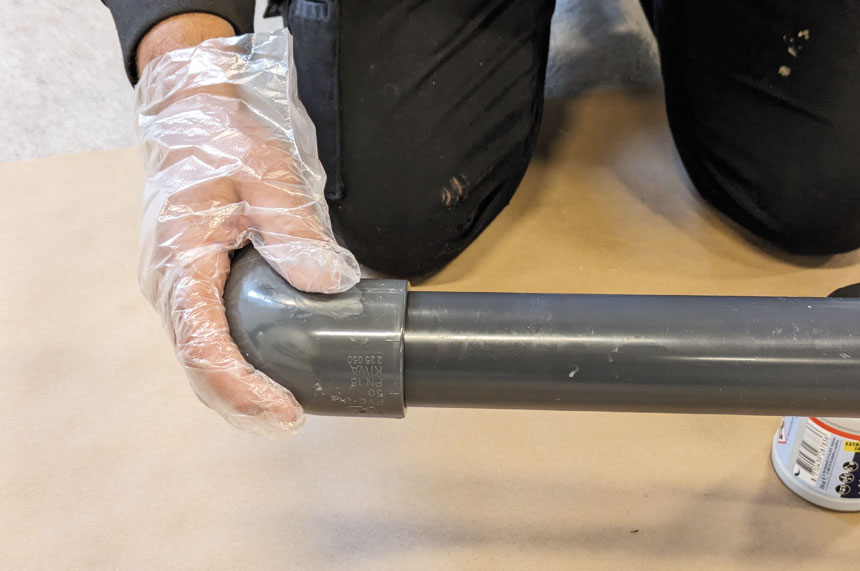

Limma även fast 90-graderskopplingen i PVC-rörets nedre del, bild 53.

Räkna ut placering bräddavloppet

Hur mycket bräddavloppet sticker in i poolen är viktigt när poolen ska ha ett ytskikt av mosaik eller klinker, bild 54. Hålramen på bräddavloppet ska hamna i linje med färdigkaklad pool. Detta gör att hålramen ska sticka in så mycket som puts+tätskikt+fix+klinker/mosaik bygger. Om man exempelvis ska ha en glasmosaik som är 3 mm tjock och putsen bygger 8 mm, tätskiktet 2 mm och fix 2 mm så ska hålramen sticka in 3+8+2+2 dvs 15 mm. Om man däremot ska ha en en klinkerplatta som är 9 mm blir det istället 21 mm. Det är därför viktigt att veta tjockleken på klinkerplatta/glasmosaik innan detta moment. Vid större klinkerplattor får man räkna med ca 4-5 mm fixtjocklek eftersom fix (fästmassa) sätts på både klinkerplatta och vägg vid större plattor.

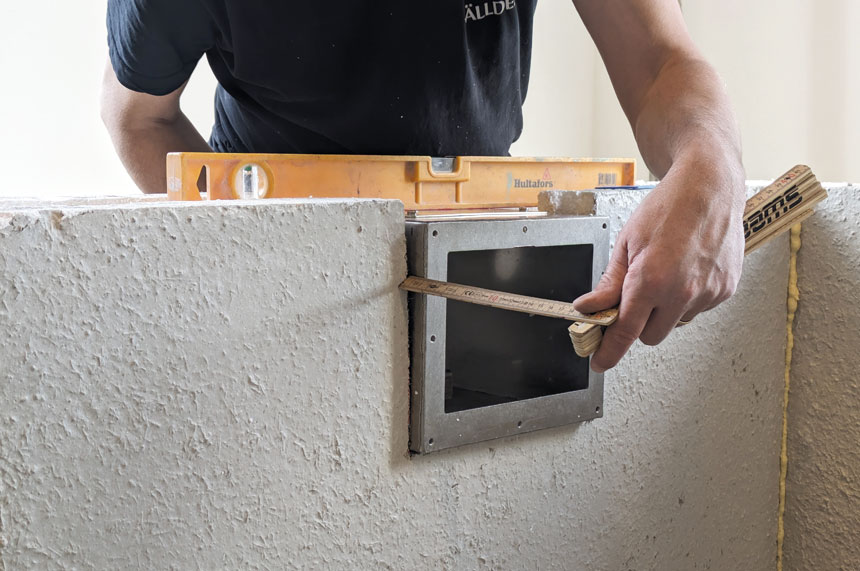

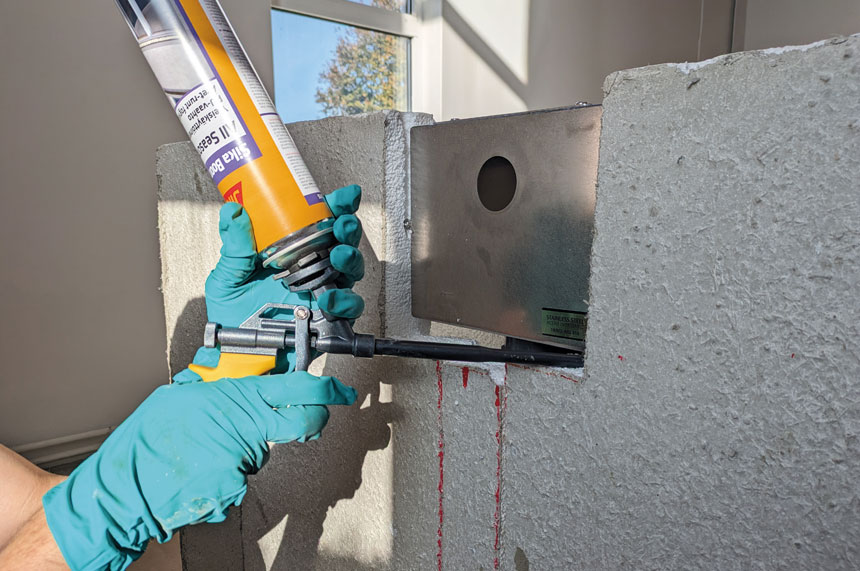

Skumma fast bräddavloppet

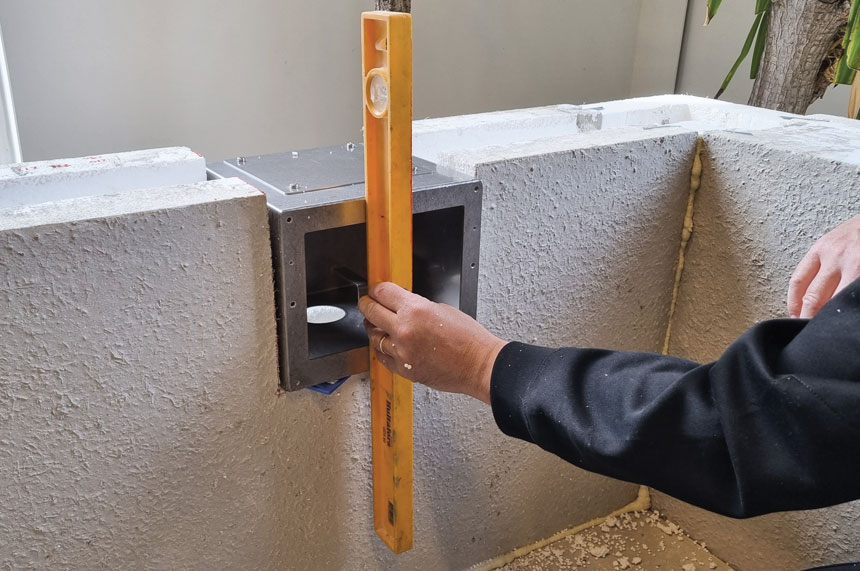

Använd vattenpass, både vågrätt och lodrätt, för att få bräddavloppet rakt, bild 55.

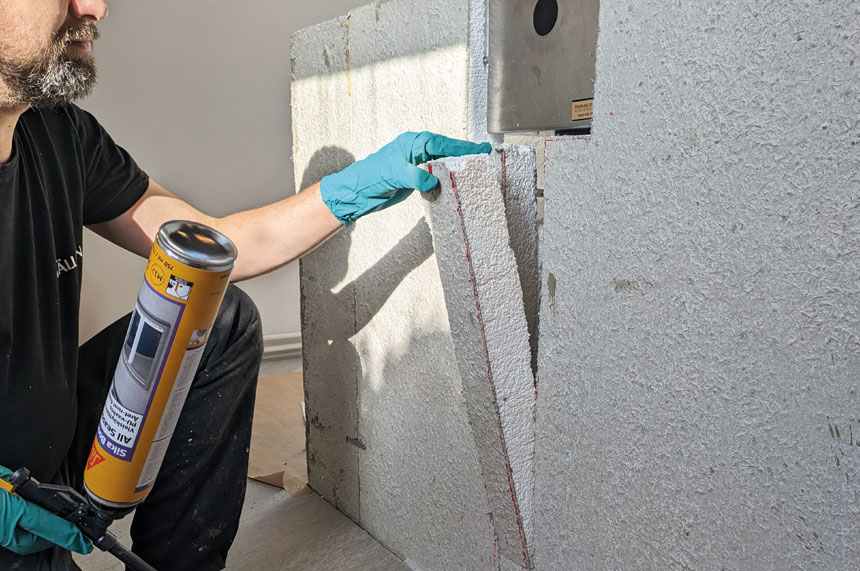

Sätt tillbaka cellplastremsan som tidigare skars bort som en isolering för röret, bild 56. I bakkant kan justeringsbrickor användas för att justera in bräddavloppet. När bräddavloppet är injusterat skummas det fast med fogskum, bild 57. Se till att det inte kommer skum i rännan där det ska gjutas betong i nästa skede. Om det jäst in skum där krönbalken ska gjutas ska detta skäras bort innan gjutning annars kan det försämra konstruktionen. Använd alltid skyddshandskar vid hantering av fogskum.

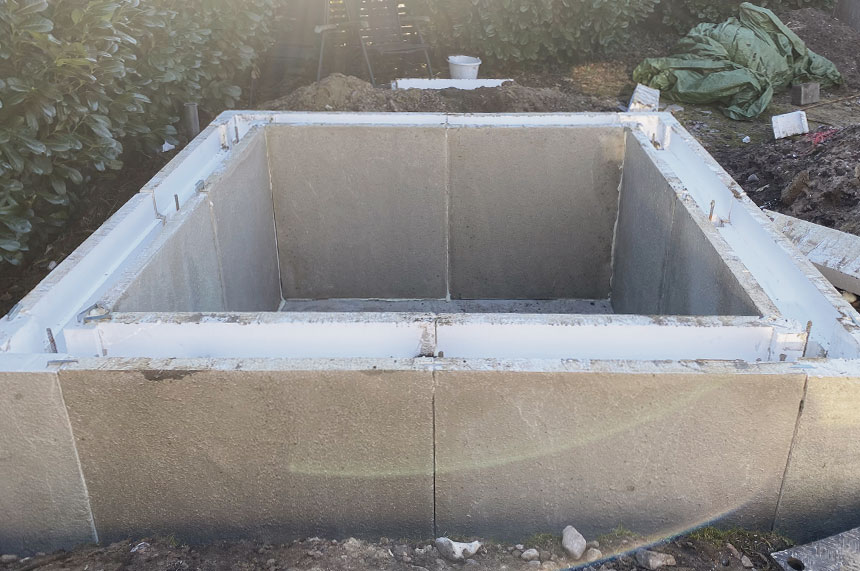

Gjutning poolväggar och sittblock

Gjutning betongpelare

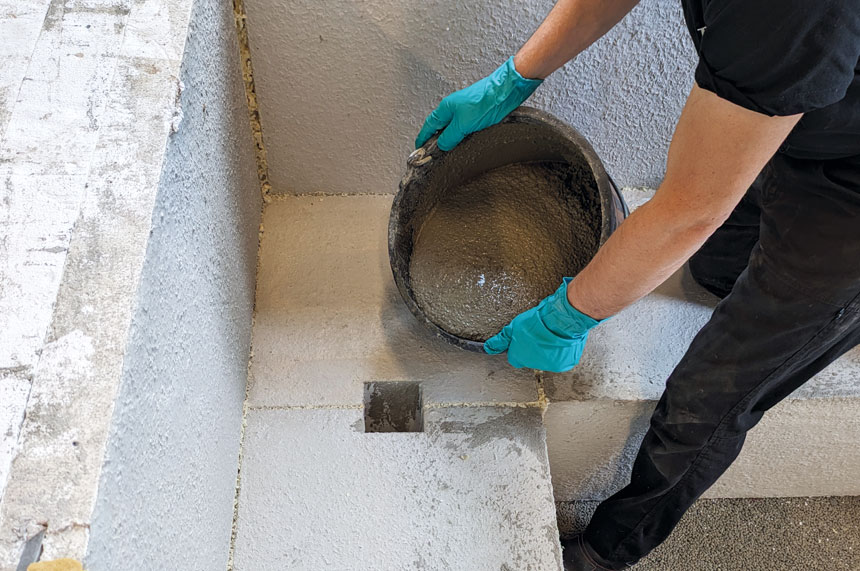

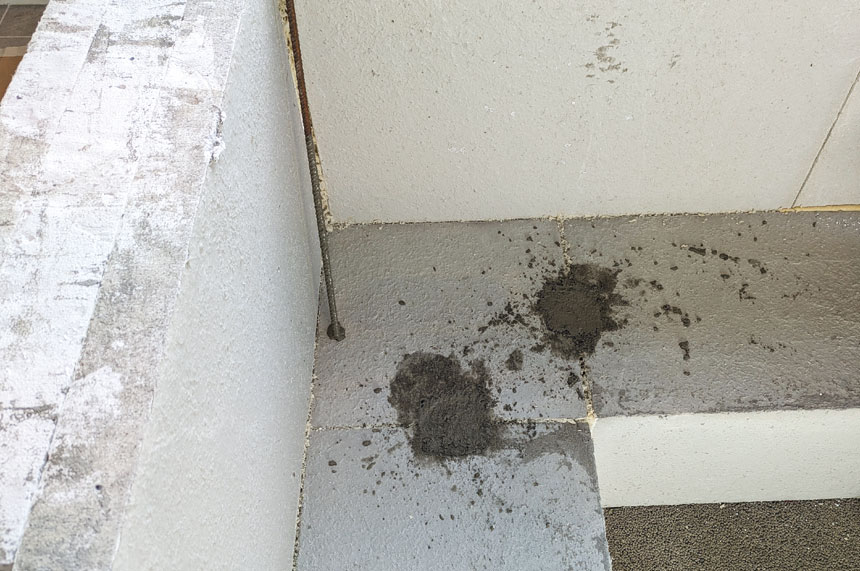

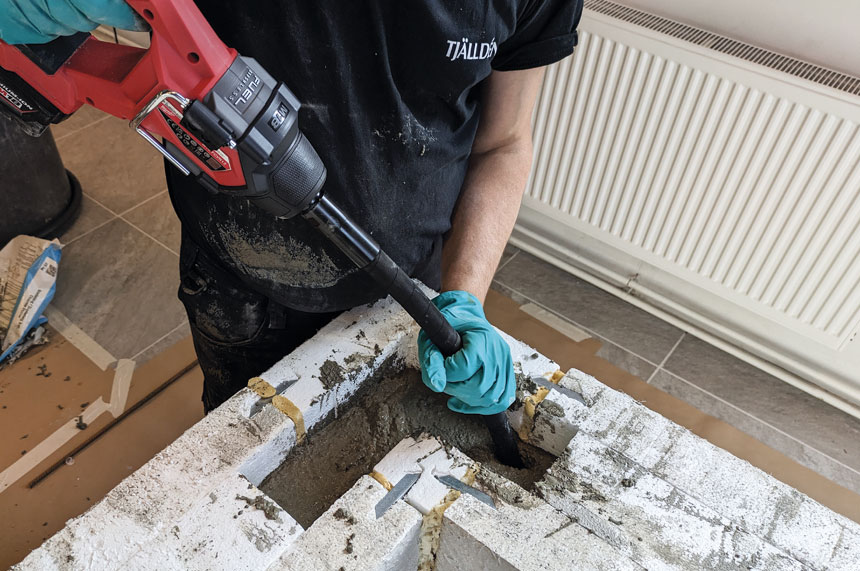

Nu kan betongpelarna upp till underkant krönbalk samt pelarna till sittbänken gjutas. Betongen till pelarna handblandas enklast med betongvisp och vanligast är att använda vanlig grovbetong på säck,bild 58. Till en spapool 2×2 m går det åt ca 240 liter betong till väggarna. Det är viktigt att betongen kommer ner ordentligt i urtagen samt täcker hela armeringsjärnet, bild 59. För att säkerställa detta kan en betongvibrator användas, bild 60. Ett annat alternativ är att dra ett armeringsjärn upp och ner i urtaget för att se till att det inte blir några luftbubblor, bild 61.

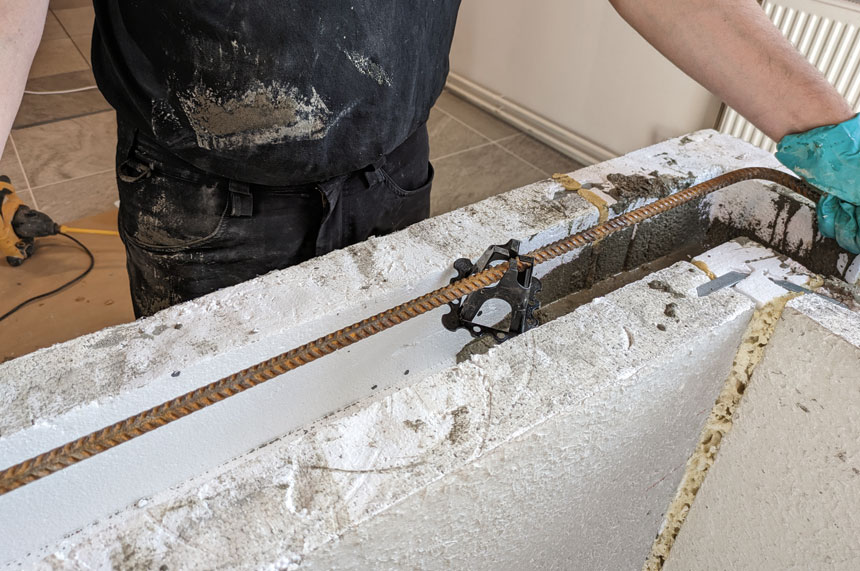

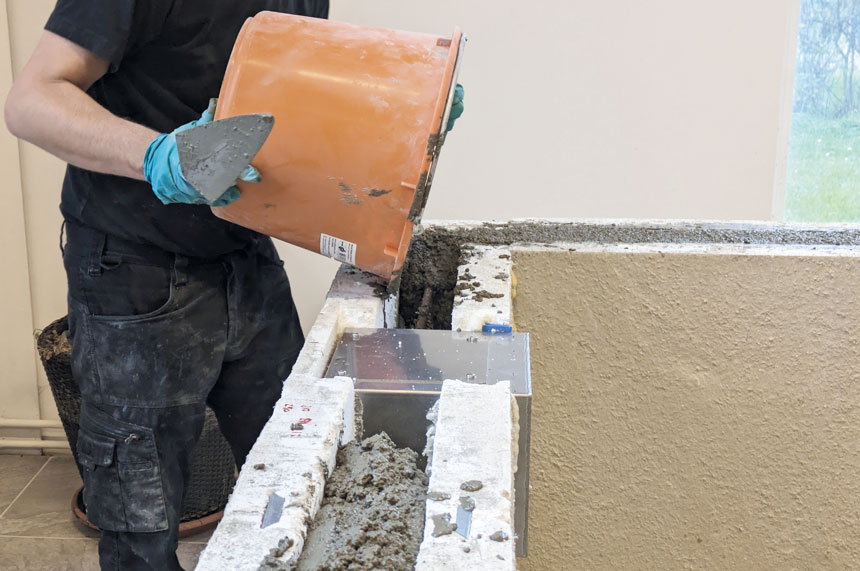

Armering och gjutning av krönbalk

När alla pelarurtag är fyllda med bruk armeras krönbalken med 1 st 12 mm järn. I hörnen monteras ett vinklat armeringsjärn, bild 62. Skarvarna överlappas med 400 mm. Använd medföljande distanser för järnen ska hamna rätt i krönbalken. Armeringen under bräddavloppet är redan på plats, se moment ‘5. Montering – Bräddavlopp’.

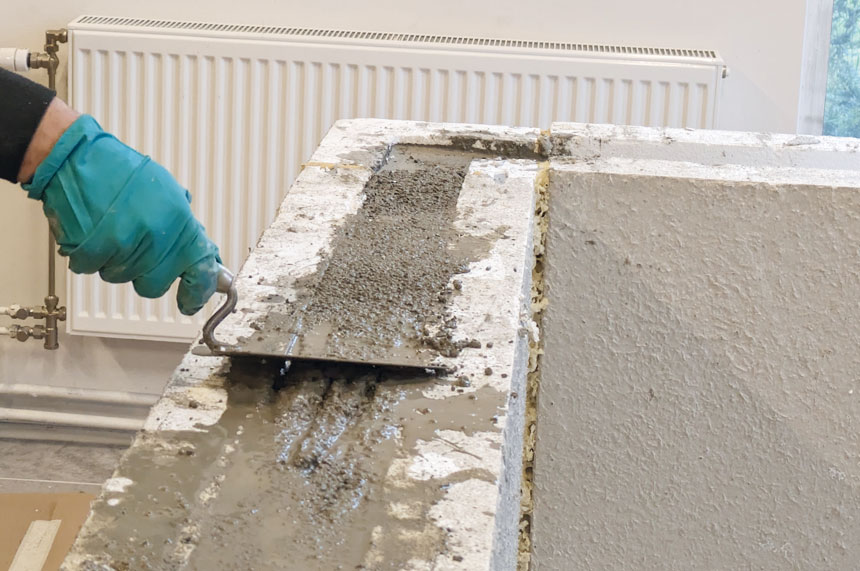

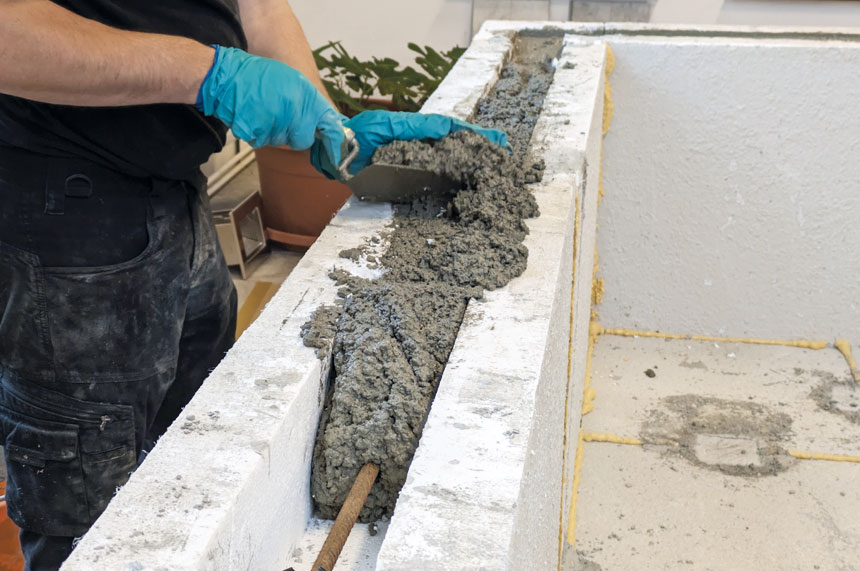

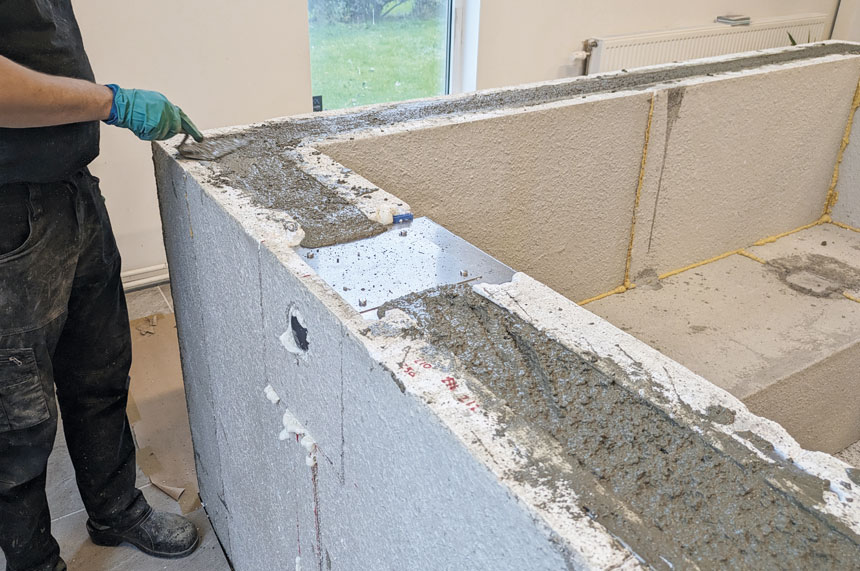

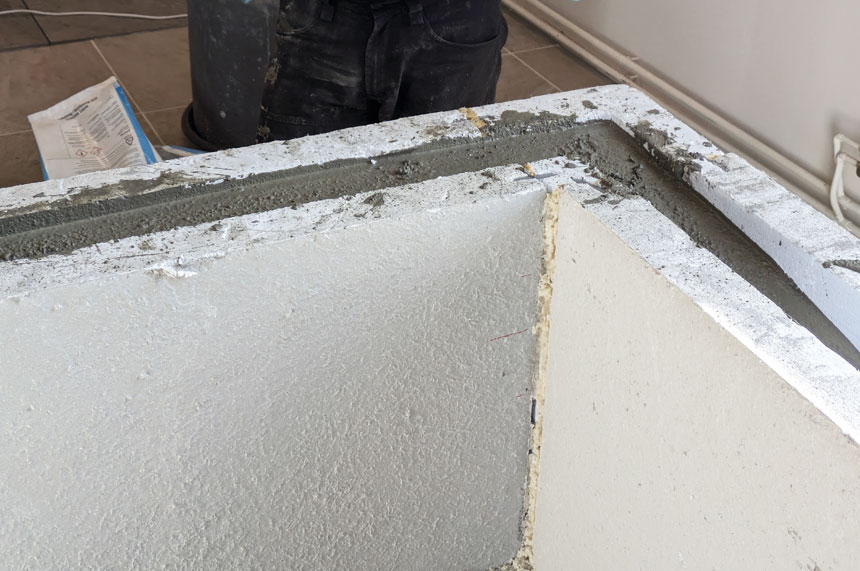

När armeringsjärnen är på plats kan krönbalken gjutas, bild 63-67. Se till att betongen kommer ner ordentligt i fördjupningen under bräddavloppet.

Ursparning inlopp och lampor

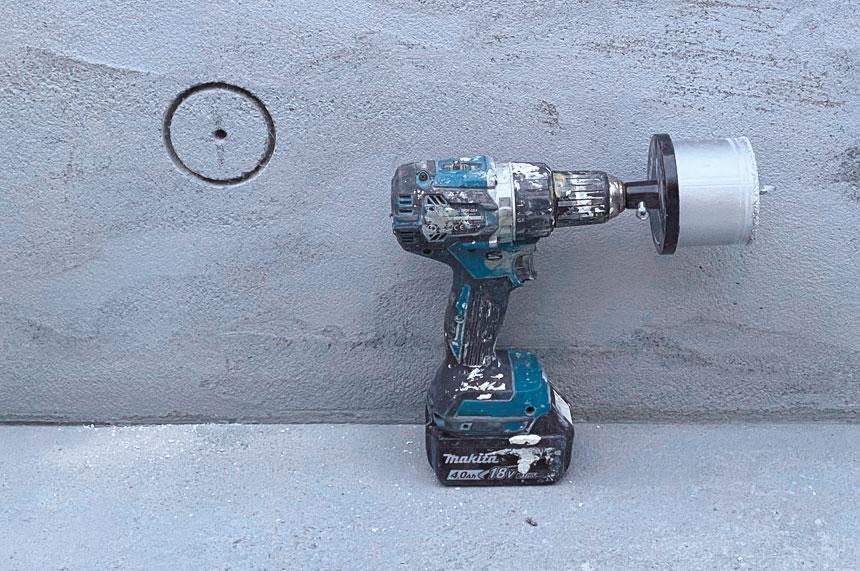

Hål för inlopp och lampor

Nu ska även hål för inlopp och lampa/spot göras. Även vid inlopp och lampor ska en ursparning som är 50 mm bred och 50 mm djupt göras runt hålet på poolens insida.

Placera inloppet så att det kommer så mitt emot bräddavloppet som det går. Hålen görs genom att måtta med inlopp och lampa som finns på plats. Hålet in mot poolen ska sedan förstoras (se nedan) så det spelar ingen roll att det inte blir exakt rätt mått. Höjden på inlopp och lampor bestäms av hur mycket av poolen som sticker upp ur marken och placeras så de hamnar under marknivå. En bra höjd är ca 10 cm ovanför sittytan om denna är under marknivå. En dosborr kan användas för att göra hål för inlopp och spotar, bild 68.

Ursparning för tätning vid inlopp och lampor

Runt alla tillbehör som sitter i poolen ska det tätas med tätningsmassa. Detta görs med en tätmassa som hos Mapei heter Adesilex. I detta skede kan ursparning för Adesilex göras. På samma sätt som för bräddavlopp ska det runt varje lampa och inlopp skäras en konformad ursparning som är 50 mm bred och 50 mm djup, bild 69.

Ursparningen kan sågas med en fogsvans, bild 70. Bilderna nedan visar ett lamphål. Samma mått gäller för ursparning runt inlopp och spotar. Dessa urtag skärs innan putsning av väggar eftersom att man även ska putsa in i ursparningarna.

Putsning insida poolväggar

Putsning av poolväggar

Poolväggarna ska putsas med nät (Mapetherm Net) och bruk (Mapetherm AR1 GG), bild 71, för att skapa ett jämt underlag för tätskiktet samt minska risken för sprickbildning i skarvarna. Väggblocken har en grov förputsad yta som skapar god vidhäftning för bruket.

I ovankant på väggen in mot poolen samt i trappstegens 90-gradiga trappkanter ska vävvinklar, bild 72, läggas. Dra först ut bruk under med tandad spackel och tryck dit vinklarna. Gör likadant med nätet. Bygg därefter på med bruk tills 8 mm tjocklek uppnåtts. Putsa även in i urtagen runt bräddavlopp, inlopp och lampor.

Kortfattat:

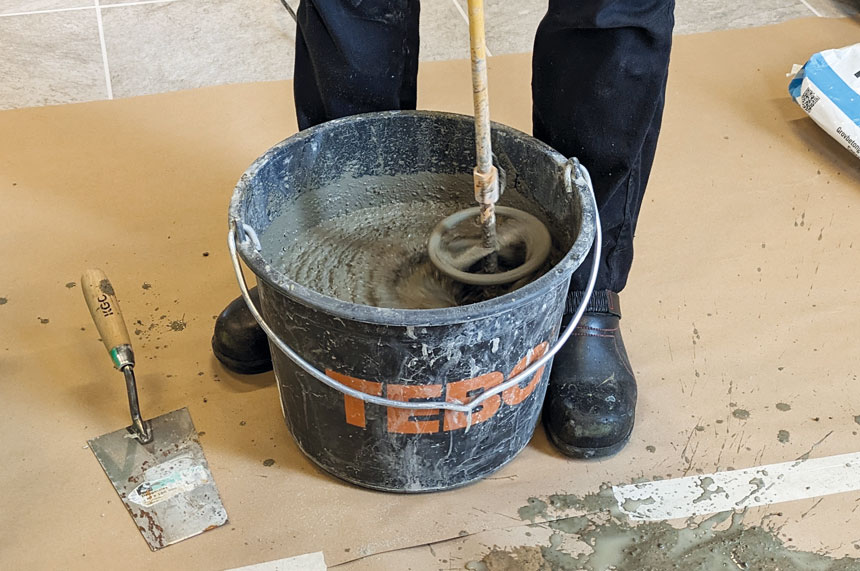

Bered blandningen enligt nedan anvisning. Dra ut bruket med en tandad spackel, bild 73. Tryck i Mapetherm Net (vitt nät) på insidan av väggen samt vävvinklar runt hela poolens invändiga ovankant samt trappkanter och arbeta sedan in nätet med bruket, bild 74-75. Dra på ytterligare bruk tills 8 mm tjocklek på bruket uppnåtts, bild 76. Putsa även in i ursparningarna för bräddavlopp, inlopp och lampor, bild 77. Putsa endast väggar och trappa (ej golv), bild 78.

Mer detaljerat: Utdrag från Mapeis anvisning för Mapetherm

Beredning av blandningen
Häll över Mapetherm AR1 GG i en behållare med 21–24 viktprocent rent vatten (ca 5,25–6,0 liter vatten per 25 kg pulver) under omrörning. Rör om blandningen, helst med en maskinblandare på låg hastighet för att undvika att luft dras in, tills en slät, krämig och klumpfri massa bildas. Låt blandningen stå i fem minuter och rör lätt om den igen före användning. Blandningen är bearbetningsbar i ungefär tre timmar.

Applicering av produkten
Lägg ett jämnt skikt av Mapetherm AR1 GG på ytan innan Mapetherm Net alkaliresistent glasfibernät bäddas in i bruket. Glasfibernätet Mapetherm Net måste pressas ned lite i det färska bruket med en slät spackel och ska överlappa med minst 10 cm i alla skarvar. Efter 12–24 timmar appliceras ett nytt skikt med Mapetherm AR1 GG för att uppnå en kompakt och jämn yta som lämpar sig för ytbehandling. Ytbehandlingen får appliceras först efter att det utjämnande skiktet har stelnat och härdat.

Inlopp och lampor

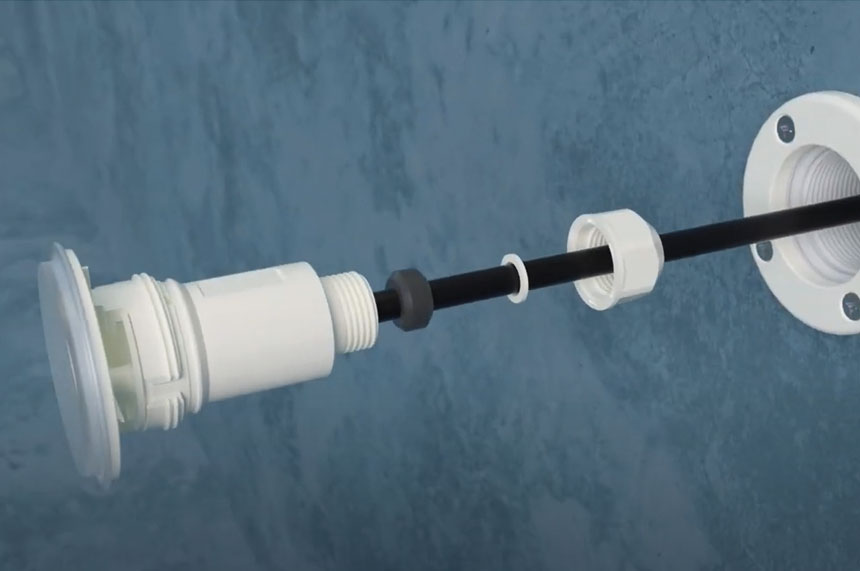

Montering av inlopp och lampor i vägg

Hur mycket inloppen och lampor sticker in i poolen är viktigt. Hålramen på inlopp och lampor ska hamna i linje med färdigkaklad pool. Poolen är nu redan putsad så hänsyn till putsen behöver ej tas. Detta gör att hålramen ska sticka in så mycket som tätskikt+fix+mosaik/klinkerplatta bygger. Om man exempelvis ska ha en glasmosaik som är 3 mm tjock, tätskiktet 2 mm och fix (fästmassa) 2 mm så ska hålramen sticka in 3+2+2 dvs 7 mm. Om man däremot ska ha en klinkerplatta som är 9 mm blir det istället 13 mm. Det är därför viktigt att veta tjockleken på glasmosaik/klinkerplatta innan detta moment.

Ett inlopp monteras på ett PVC-rör som anpassas till rätt längd genom vägg eller vägg+sittbänk. Mellan PVC-rör och PE-slang ska en klämringskoppling användas. PVC-röret ska kapas så att klämringskopplingen hamnar utanför poolväggen. Ihopmontering av inlopp, PVC-rör och klämringskoppling ser ut enligt bild 79 nedan. Vid alla gängade delar används gängtejp och vid alla släta delar används lim. Ingjutningsröret limmas ihop med PVC-röret i framkant och gängtej-pas mellan PVC-koppling och klämringskoppling i bakkant.

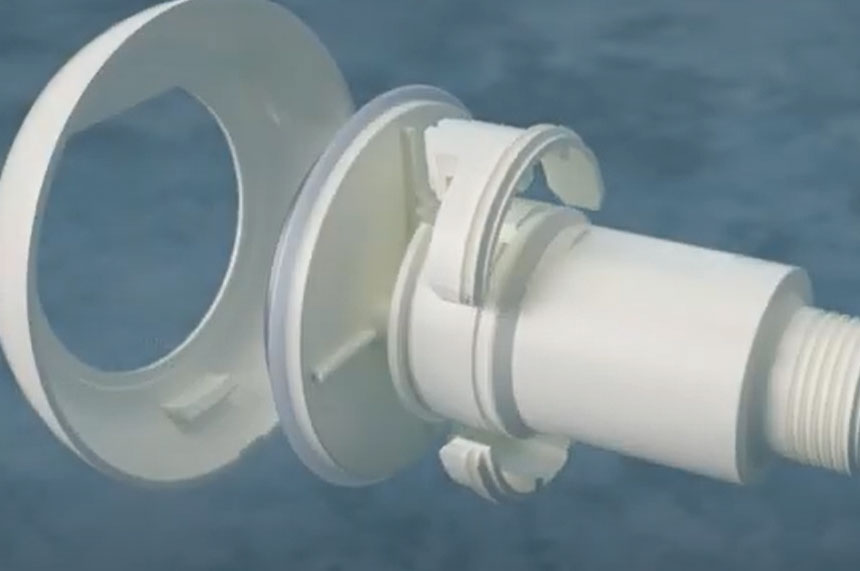

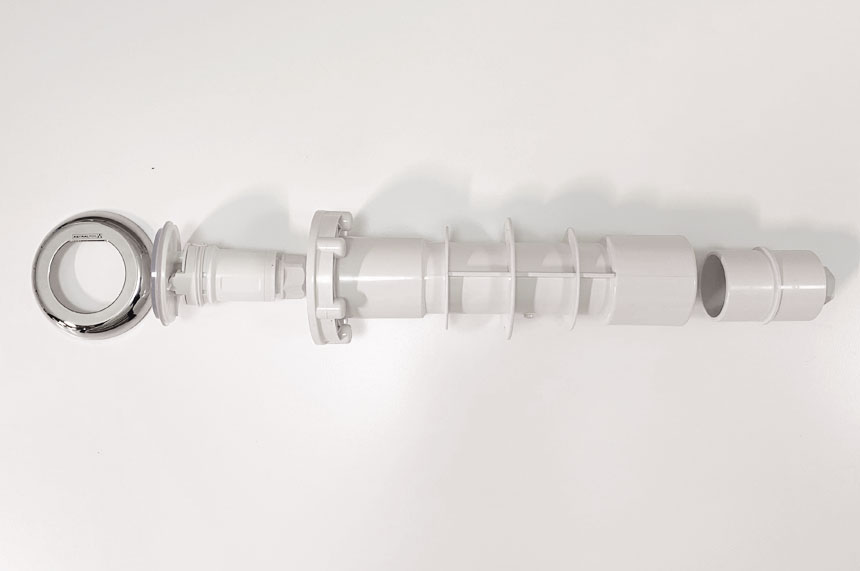

Även spotar monteras på likadant ingjutningsrör som inloppet, bild 80. För spotar medföljer adaptrar (2 st halvcirkelformade plastdelar) i olika storlekar för att lampan ska passa med ingjutningsröret. Montera den minsta adaptern på spoten enligt bild 81 nedan. Spoten monteras på kabeln enligt bild 82 nedan, se monteringsanvisning för lampan.

Ingjutningsrören för inlopp och spot skummas sedan fast i poolväggen med fogskum.

Tätning mellan vägg och tillbehör

Ursparningar mellan vägg och tillbehör

Nu är det dags att fylla ursparningarna mellan vägg och tillbehör med Adesilex PG, bild 83.

Kortfattat:
Använd alltid skyddshandskar vid hantering av Adesilex. Häll innehållet från den lilla burken i den stora burken. Fyll den lilla burken med sand. Tillsätt denna sanden i blandningen. Spackla blandningen i ursparningarna. Se till att trycka in blandningen väl så att hela ursparningen fylls. bild 83. Avsluta med ett fint lager av sanden för att få bättre vidhäftning senare, bild 85.

Detta är det viktigaste momentet för att få poolen tät så det är extra viktigt att tätningen görs noggrant. Jobba in Adesilex-massan så att den helt fyller ursparningarna.

Mer detaljerat: Utdrag ur Mapeis anvisning för Adesilex

Beredning av blandningen
De två komponenterna för Adesilex PG1 eller Adesilex PG2 måste blandas. Häll komponent B (vit) i komponent A (grå) och blanda med långsamtgående omrörare till homogen blandning erhålls (jämngrå). Produkten är fördoserad. För att undvika att Adesilex PG1 och/eller Adesilex PG2 härdar ofullständigt, använd inte delmängder. När det är nödvändigt med delmängder, använd elektronisk precisionsvåg. Blandningsförhållandet är: – 3 viktdelar av komponent A; – 1 viktdel av komponent B.

Applicering av blandningarna
Adesilex PG1 och Adesilex PG2 kan appliceras på betong, sten, tegel och metall med slätspackel eller raka. För att uppnå god vidhäftning rekommenderas att påföra fästmassan på båda ytorna som behöver bindas och låta produkten tränga in väl, särskilt på oregelbundna ytor. När fästmassan har applicerats, lägg ihop de två delarna som skall limmas och håll stadigt fast tills fästmassan har härdat helt. Tillräcklig tjocklek för att uppnå utmärkt vidhäftningsstyrka är cirka 1-2 mm. Omgivningstemperaturen inverkar på de två produkternas härdningstider. Vid +23°C är Adesilex PG1 bearbetningsbar under cirka 35 minuter, medan Adesilex PG2 förblir bearbetningsbar i 50 minuter. Efter dessa tider börjar härdningsprocessen hos produkterna. Adesilex PG1 och Adesilex PG2 måste appliceras inom den brukstid de är användbara. Det är därför ändamålsenligtatt planera arbetet inom de tidsgränser som nämnts ovan.

FÖRSIKTIGHETSÅTGÄRDER SOM SKA IAKTTAS FÖRE APPLICERING
Vid temperaturer mellan + 10°C och +30°C fungerar materialet normalt, vid temperaturer över + 25°C bör Adesilex PG2 användas. Utsätt inte produkten för direkt solljus och om möjligt utför arbetet på dygnets svalare del för att undvika att produkten härdar allt för snabbt. För snabb härdning påverkar både arbetsbarhet och slutresultat. Om det är låga temperaturer, dock lägst + 5°C, ska Adesilex PG1 användas. Värm underlaget under minst 24 timmar före bindning och använd ett lämpligt isoleringssystem för att undvika frost. Värmeisoleringen ska bibehållas under åtminstone de närmaste 24 timmarna. Förvara produkten i uppvärmt utrymme före användning. Adesilex PG1 2 kg satser (komp. A: 1,5 kg; komp. B: 0,5 kg). 6 kg satser (komp. A: 4,5 kg; komp. B: 1,5 kg).att undvika att Adesilex PG1 och/eller Adesilex PG2 härdar ofullständigt, använd inte delmängder. När det är nödvändigt med delmängder, använd elektronisk precisionsvåg. Blandningsförhållandet är: – 3 viktdelar av komponent A; – 1 viktdel av komponent B.

Applicering av tätskikt

Applicera poolens tätskikt

Tätskiktet som gör att poolen blir tät består av Mapelasticmassa, bild 88, samt nät Mapenet 150, bild 89, och tätband Mapeband Easy (inkl inner- och ytterhörn), bild 90-91.

Kortfattat:
Mät ut och skär till rätt längder för tätbanden, bild 92. Tätband ska användas i alla vägg- och golvvinklar, både horisontella och vertikala vinklar. För inner- och ytterhörn finns särskilda hörntätband. Förvattna ytan med en svamp. Fäst sedan alla tätband med Mapelastic bild 93. Dra sedan på första lagret Mapelastic med en 6 mm tandad spackel, bild 94. Lägg i Mapenet 150 (blått nät), bild 95. Nätet ska gå hela vägen in till tillbehörets (bräddavlopp, inlopp, lampor) kant. Det är viktigt att inte spackla igen skruvhålen. Använd sedan den släta delen på spackeln och spackla över nätet. Vänta ca 3 timmar och dra på ett tunt lager till. Totalt ska det vara minst 2 mm Mapelastic. Spackla även tätskikt över ovankanten. Mapelastic med nät ska sättas på både väggar och golv.

Mer detaljerat: Utdrag ur Mapeis anvisning för Mapelastic

Du behöver: Skarp kniv, Kraftig omrörare/visp, 4 mm tandspackel, Slätspackel, Rak murslev, Handskar

Blandning
Häll komponent A i en ren hink eller blandningskärl. Häll i komponent B (flytande latex) under försiktig omrörning. Blanda i 3-4 minuter tills massan är homogen och fri från klumpar. Tillse att pulver från kanter och botten blandas ut. Blanda med låg hastighet för att undvika luftinblandning i massan. Blanda ej Mapelastic för hand.

Förvattning
Starkt sugande underlag förvattnas med rent vatten. Vattnet påförs med lämplig borste eller sprutas på med spruta eller slang. Det får inte vara fritt vatten kvar på ytan vid applicering av Mapelastic.

Montering av Mapeband
Tätband skall alltid användas i golv/väggvinklar och eventuella gjutskarvar. Dra ut Mapelastic med lämpligt verktyg tex rak murslev, spackel eller liknande till 1 mm skikttjocklek. Montera därefter tätbandet i den färska massan, tillse att det inte uppstår luftfickor eller ojämnheter i bandet. Det skall vara 100% kontakt till underlaget. Applicera därefter Mapelastic över tätbandet med en skikttjocklek på 1 mm. Tätbandet är nu monterat mitt i membranet. Total skikttjocklek 2 mm.

Applicering av Mapelastic
Dra ut Mapelastic på underlaget med en 4 mm t andad spackel.tät i s ig själv. För att pressa ner n ätet till mitten av massan, används en slät spackel. Glasfibernätet pressas ner i Mapelasticmassan genom att använda den släta sidan på spackeln. Drag över hela glasfibernätet så att en heltäckande jämn yta uppnås på membranet. Extra Mapelastic appliceras där full täckning ej uppnåtts. Rekommenderad skikttjocklek är 2 mm. Önskas ytterligare tjocklek läggs Mapelastic i fler skikt. Väntetid mellan skikten är 4-5 timmar.

Mapelastic är klar för beläggning
Det krävs 1 dygn härdning/torktid under stabila och optimala förhållanden (+20ºC och RF 50 %) innan beläggning/övertäckning av Mapelastic. Tillse att ytan ej utsätts för direkt vattenbelastning eller låga temperaturer under härdningstiden (ej under +2ºC). Blandningsförhållandet är: – 3 viktdelar av komponent A; – 1 viktdel av komponent B.

Klinker/mosaik i fästmassa

Klinker alt glasmosaik i fästmassa

När tätskiktet är på plats kan de valda alternativt klinkerplattorna alt glasmosaiken sättas fast. Klinkerplattor/mosaik monteras i fästmassan Elastorapid, bild 96.

Mer detaljerat: Utdrag ur Mapeis anvisning för Elastorapid

Preparering av blandningen
Blanda 25 kg grå eller vit komponent (Acementbaserat pulver) med 6,25 kg komponent B (syntetiskt latexgummi). Det bästa är att använda en mekanisk blandare med låg hastighet för att få en mjuk och homogen pasta och hälla pulvret (komponent A) i latexen (komponent B). Brukstiden är cirka 60-75 minuter vid +20°C, men högre temperaturer kan förkorta denna tid avsevärt. Jämfört med andra snabbhärdande fästmassor innebär emellertid den längre öppentiden för Elastorapid, att plattsättning blir lättare även vid varm väderlek.

Applicering av blandningen
Applicering av blandningen för Elastorapid på underlaget med en tandad spackel. Använd en spackel som garanterar att fästmassan sprids väl på plattans baksida. För att uppnå god vidhäftning sprids först ett tunt lager Elastorapid på underlaget med den släta sidan av spackeln och sedan sprids omedelbart ytterligare ett lager till önskad tjocklek med en tandspackel, som är lämplig beroende på plattans typ och storlek.

För mosaikbitar upp till 5×5 cm, används MAPEI spackel nr 4 eller 5 (åtgång 2,5-3 kg/m²). För normala keramiska ytskikt rekommenderas MAPEI spackel nr 5 med rombisk tandning (åtgång 3,5-4 kg/m²). För ojämna golv och ytor och för plattor med räfflad baksida rekommenderas MAPEI spackel nr 6 med rombisk tandning (åtgång 5-6 kg/m²). På mycket ojämna ytor och för stora plattor och plattor med stora räfflor på baksidan rekommenderas MAPEI spackel nr 10 med rätvinklig tandning (åtgång 8 kg/m²) eller en spackel som används för Kerafloor (upp till 1 cm
tjocklek).

Vid sättning av keramik eller natursten på utvändiga golv, plattor med laxad eller kullrad baksida, plattor större än 900 cm², golvbeläggningar som ska poleras på plats eller är utsatta för tung belastning eller för simbassänger och vattenbassänger, sprider man fästmassa även på plattans baksida för att säkerställa full kontakt.

Sättning av plattorna
Plattorna behöver inte vätas innan de sätts. Bara när baksidorna är mycket dammiga är det lämpligt att doppa plattorna i rent vatten. Plattorna skall tryckas ner hårt, när de sätts dit, för att säkerställa god kontakt med fästmassan. Under normala klimatförhållanden är öppentiden för Elastorapid cirka 30 minuter. Under ogynnsamma väderförhållanden (starkt, direkt solljus, vind, hög temperatur och låg relativ luftfuktighet) eller om underlaget är mycket sugande kan öppentiden reduceras till enbart några få minuter. Vätning av underlaget innan fästmassan appliceras hjälper till att öka öppentiden. Kontrollera hela tiden att fästmassan inte bildar ytskinn och att den fortfarande är färsk. Om ytskinn bildas, omfördelas fästmassan med en tandspackel. Vät inte fästmassan om skinn bildas. Istället för att lösa upp ytskinnet kommer en hinna av icke-fästande massa att bildas.

Fogning av klinker/mosaik

Foga klinker/mosaik

Efter att klinker/mosaik monterats ska plattorna fogas med epoxyfog Kerapoxy Design, bild 99, för att poolen ska få sitt färdiga ytskikt. En epoxyfog tar upp rörelse bättre och minimerar risken för frostsprängning eftersom den hindrar att vatten kommer in bakom plattorna. Vattnet i poolen kan därför frysa. Tänk på att val av mörk eller ljus nyans på fogen kan ge poolen olika uttryck, bild 100.

Kortfattat:
Använd alltid skyddshandskar vid hantering av Kerapoxy Design. Blanda komponenterna för Kerapoxy Design, bild 101, enligt nedan. En lågvarvig maskinvisp är att föredra för att få bra bindning mellan komponenterna, bild 102. Applicera med bredspackel och skura bort överblivet material med svamp, bild 103-104. Viktigt att rengöra plattorna mellan skarvarna direkt då härdad epoxy är svår att få bort.

Mer detaljerat: Urdrag från Mapeis anvisning för Kerapoxy Design

Blandning av fogmassan
Häll katalysatorn (komponent B) i behållaren för komponent A och blanda väl tills en mjuk pasta bildats. Vi rekommenderar att en lågvarvig maskinvisp används för att säkerställa perfekt bindning, och för att undvika överhettning av blandningen, vilket skulle minska brukstiden. Använd blandningen inom 45 minuter efter tillblandning.

Applicering
Bred ut Kerapoxy Design med en särskild MAPEI-fogspackel, och var noga med att fylla fogarna ända ned i botten. Ta bort överflödigt material genom att dra kanten på samma spackel diagonalt över plattfogarna.

Slutfinish
Plattytorna måste rengöras efter fogningen medan Kerapoxy Design fortfarande är “färsk”. Fukta den fogade ytan och emulgera med en Scotch-Brite®-svamp. Var noga med att inte ta bort fogbruk inifrån fogen. Utrustningen kan också rengöras med samma svamp, men mer mättad med vatten. All vätska som blir kvar på ytan kan tas bort med en hård cellulosasvamp. Byt svamp när den sugit upp för mycket harts, och även när de nya fogarna slutputsas. Efter de avslutande arbetena är det mycket viktigt att inga spår av Kerapoxy Design blir kvar på plattytorna. När det en
gång härdat, är det mycket besvärligt att ta bort. Skölj därför svampen ofta med rent vatten under rengöringen. På väldigt stora golvytor kan slutarbetena utföras genom att ytan blöts och en roterande polermaskin med enkel skiva med särskilda slipande filtskivor som Scotch-Brite®. Kvarvarande vätska kan svepas av med en gummiraka.

Slutmontering pooldetaljer

Montering av täcklock

Sista steget är att montera täckbrickorna för inlopp, lampor och bräddavlopp, bild 105-106.

För pool med klinker/glasmosaik ska man endast fylla ca 20 cm vatten per dygn samt att vattentemperaturen inte ska understiga +10oC för att undvika temperaturchock. Läs mer under avsnittet ‘Vattenpåfyllnad’. Vattenpåfyllnad ska dock göras efter att all teknik kopplats samman.

Teknikrummet, slangar och rör

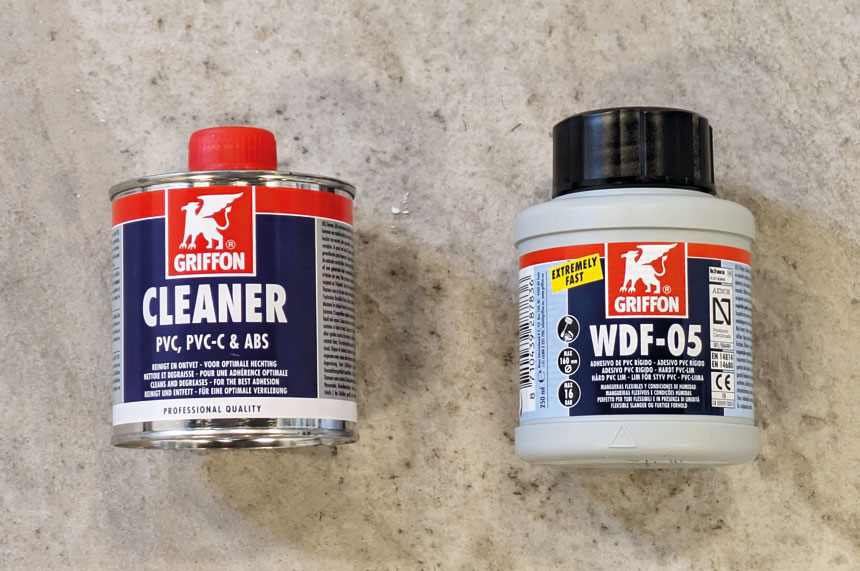

PVC-rör och limkopplingar inne i teknikrummet

Inne i teknikrummet ska PVC-rör användas. PVC-rören ska limmas i limkopplingar med speciallim som medföljer, bild 107. En limkoppling har slät insida i någon ända och det är denna ända som ska limmas ihop med PVC-röret. Om kopplingen har gängor i andra ändan ska dessa gängtätas. Detta görs med gängtejp.

Det är viktigt att kapa PVC-röret rakt. Mät sedan djupet in i kopplingen och markera denna längd på PVC-röret. Detta görs för att se till att röret kommer hela vägen in i kopplingen. Rengör röret med PVC Cleaner och se till att röret är torrt. Pensla sedan PVC-lim på röret. Pressa ihop och låt torka ca två timmar.

PE-slang och klämringskopplingar utanför teknikrummet

Utomhus används PE-slang och klämringskopplingar, bild 108. PE-slangen är den slang som kommer på en stor rulle och klämringskopplingarna är blåa eller svarta i minst en ända. Försök att få ett fall antingen mot maskinrummet eller mot poolen för att kunna tömma slangen på vintern. Marken under slangarna ska vara packad för att undvika sättningar.

Kapa PE-slangen rakt. Mät djupet in i kopplingen och markera detta på slangen. Lossa på överfallsmuttern utan att ta loss den. Inne i klämringskopplingen finns en O-ring. Det är väldigt viktigt att PE-slangen trycks förbi O-ringen då det är denna som tätar. Genom att markera djupet på slangen (ca 70 mm) säkerställer man att slangen trycks tillräckligt djupt in i kopplingen förbi O-ringen. Ett tips är att lägga lite såpa alternativt diskmedel på O-ringen. Tryck sedan in slangen i kopplingen. Dra därefter åt överfallsmutterring både förhand och med en stor polygrip alternativt verktyg.

Återfyllnad och trädäck

När betongen i väggarna härdat i minst en vecka (vid kallare temperatur härdar betongen långsammare och då rekommenderas minst två veckor). Återfyll de första 40 cm från underkant grund och upp mot poolväggarna med dränerande material, exempel makadam 8/16. Fyll därefter upp och komprimera manuellt upp till underkant rördragningar med befintliga massor eller dränerande material. Efter rördragningar görs resterande återfyllnad, bild 110. Återfyllnaden ska inte komprimeras med maskin innan poolen är fylld med vatten. Ett tips är att, om möjligt, undvika att täcka kopplingar innan poolen är igång. Detta för att det då blir enklare att upptäcka eventuellt läckande kopplingar. Ett alternativ för att hitta eventuella läckor är att provtrycka rören.

Förankring av pool i trädäck eller altan

Trädäck runt poolen är en vanlig lösning som anslutning mellan pool och hus. Poolstommen har en krönbalk i betong där man enkelt kan förankra trädäckskonstruktionen i ovankant, bild 111. En fördel med detta är att det blir färre plintar att gräva ner då man kan utesluta plintarna närmast poolen samtidigt som man undviker sättningar av trädäcket som kan uppstå om man har plintar närmast poolen. En annan fördel är att poolens ovankant styvas upp betydligt.

Vid helt återfyllda pooler krävs inte detta men är en lösning som underlättar vid trädäckets montering. Efter att krönbalken härdat skärs cellplasten ner lika mycket som träregeln är bred. Om en 145×45-regel används skärs cellplasten ner 145 mm.

Fäst träregeln med bult i betongbalken runt hela poolen, bild 112. Bjälkarna till trädäcket kan förankras i denna träregel med balkskor eller på annat sätt så att krönbalken blir uppstyvad, bild 113-114.

Teknikrum i anslutning till poolen

I de fall teknikrummet byggts med poolblock i direkt anslutning till poolen bör man se till att man har ventilation i utrymmet. Ingång till teknikrummet kan med fördel placeras genom en lucka i trädäcket, bild 115. Taket på teknikrummet ska tätas med takpapp, bild 116, så att inte regnvatten kommer in. Det är en fördel att göra luckan med fall mot ett utskuret rör som kan leda bort regnvattnet, bild 117. Teknikrummet ska ha en ingjuten golvbrunn.

Vattenpåfyllnad

Vattenfyllning samt tömning av pool

En skillnad mellan en linerpool och en pool med glasmosaik eller klinker är att påfyllnaden av vatten ska gå långsammare vid en pool med keramisk beklädnad. Nedan är generella råd som gäller för fyllning och tömning av en pool med glasmosaik/klinkerplattor. En pool med glasmosaik/klinker vinterstängs på samma sätt som en linerpool genom att sänka vattenytan till under bräddavlopp eller under inlopp beroende på om vinterpluggar till inloppen används.

Principen är att vattentrycket på plattan och trycket bakom plattan i fästmassan skall vara samma. För att uppnå detta finns följande rekommendation:

En enkel tumregel är fyllning/tömning max 20 cm per dygn oavsett djup. En pool med vattennivå på 0,9 m tar då ca 5 dagar att fylla.

För bassänger med max 2 m djup föreslås fyllning/tömning under minst 3 dygn. Vid tömning sänks vattenytan till nivåer motsvarande:
– ca 50 % under första dygnet
– ca 80 % under andra dygnet
– sluttömning under tredje dygnet

Vattentemperaturen skall vid fyllning ej understiga +10°C. Det samma gäller för temperaturen i konstruktionen, strävan ska vara att temperatur i konstruktion och vatten ska vara samma och i intervallet +15-20°C.

Kontakta oss gärna för information och rådgivning.
